简介
ACM6200QFR集成算法控制、预驱以及Hall传感器，非常适合需要灵活设置调速曲线且EMC要求复杂的车载单相无刷风机和水泵驱动.

ACM6200QFR支持软启动，加速和减速过程加速度可以分别设置，运行过程可以选择边沿斜率可调的梯形波、 正弦波达到最佳的静音效果. 闭环控制模式灵活，可以选择电压环、转速环、功率环或者电流环. 芯片耐压45V，欠压和过压以及过温保护门限细分档位多，用户可以灵活选择。

采用 QFN-20（3mm×3mm）封装。

功能
操作电压范围: 3.5V to 28V  

45V 耐压  Soft Switching（软切换）

- 梯形波上升沿、下降沿可调整

- 准正弦波驱动

- 正弦波驱动 

速度环 、电压环、功率环或者电流环, 调速曲线灵活 可编程 (线性调速曲线, 阶梯调速曲线)  

方向控制或者刹车控制（PIN 管脚控制） 

相对Hall 的 超前时间和滞后时间可调整  

内部或者外部hall控制 

内置5V LDO 

FG/RD 比例设置 

PWM占空比调速或者外部电压调速 

可以反复编程，>500 次 

电流门限 (PWM 逐周期电流限制，cycle by cycle current limit), 编程可设置 

保护

- 过流保护

- 堵转保护

- 欠压保护、过压保护

- 过温保护

应用

单相无刷风机驱动、单相无刷水泵驱动等。

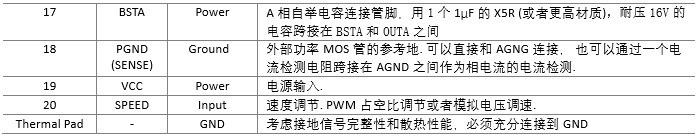

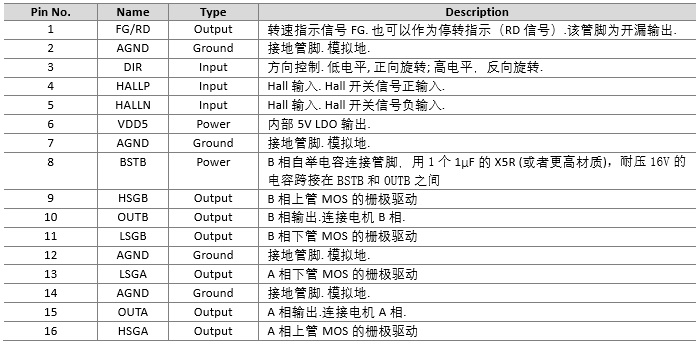

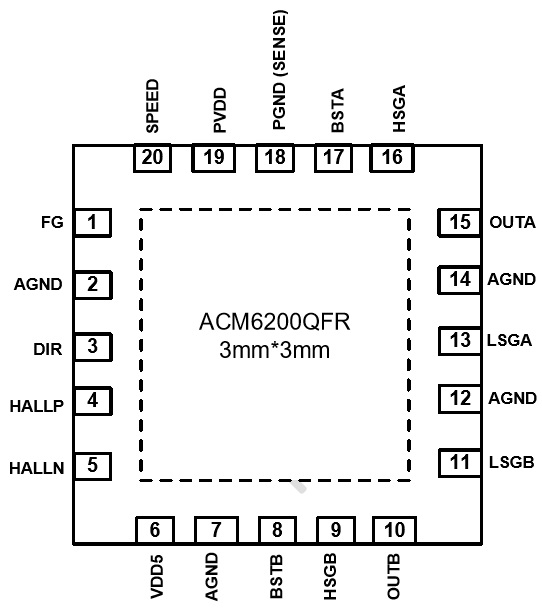

管脚定义及功能描述

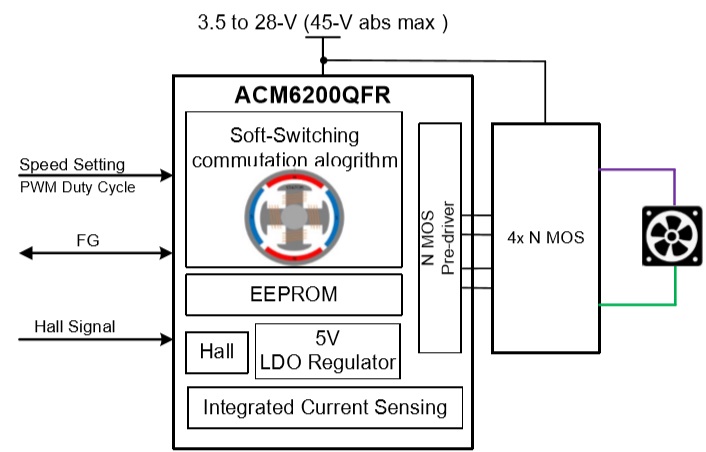

简化原理图
