概述

HTA8918是一款内置升压的立体声AB/D类音频功率放大器，其支持单节锂电、双节锂电串 联、5V等多种输入，升压后的电压提供给功放供电，功放支持双通道立体声BTL输出。其也可工作在AB类模式，此时无升压。

HTA8918内置的升压电路，可通过VSET脚设置最大升压值，以满足不同的输出功率需求。 其还可通过外置电阻调节开关峰值电流限值。

HTA8918内置的升压电路，具有三种模式：自 适应音频跟踪模式、自适应多段升压模式及强制升压模式。在强制升压模式，升压电路直接升压至预设的电压（VSET脚设置）并提供给音频功放；在自适应多段升压模式，升压电路 可为音频功率放大器提供适合输出功率的不同电源电压，从而提供效率；在自适应音频跟踪模式，升压电路可为音频功率放大器提供实时跟随音源信号的电源供电，从而在整个功率段 内使整个系统保持在高效率。自适应多段升压 模式和自适应音频跟踪模式，相比直接强制升 压供电方式，电池续航时间通常可提升50%以上。

此外，HTA8918内部集成免滤波器调制技术， 能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护、输入电源欠压异常保护、升压电压过压保护等功能。

HTA8918具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。

特性

・输出功率(fIN=1kHz, RL=4Ω, BTL)

VBAT= 4V,2×10.6W (VOUT=10V,THD+N = 10%)

VBAT= 8V,2×16W (VOUT=11.5V,THD+N= 10%)

・内置升压电路模式可选择：自适应实时音频跟踪升 压（可提升播放时间50%以上）、自适应多段升压、 强制升压；

・最大升压值可选择，升压限流值可设置

・ACF防破音功能

・D类或AB类可选

・模拟差分/单端输入

・保护功能：过流/过热/欠压异常/过压保护功能

・无铅无卤封装，ETSSOP20

应用

蓝牙/ Wi-Fi音箱、便携式音箱 、智能音箱 、智能家居、声霸、TV/监视器等。

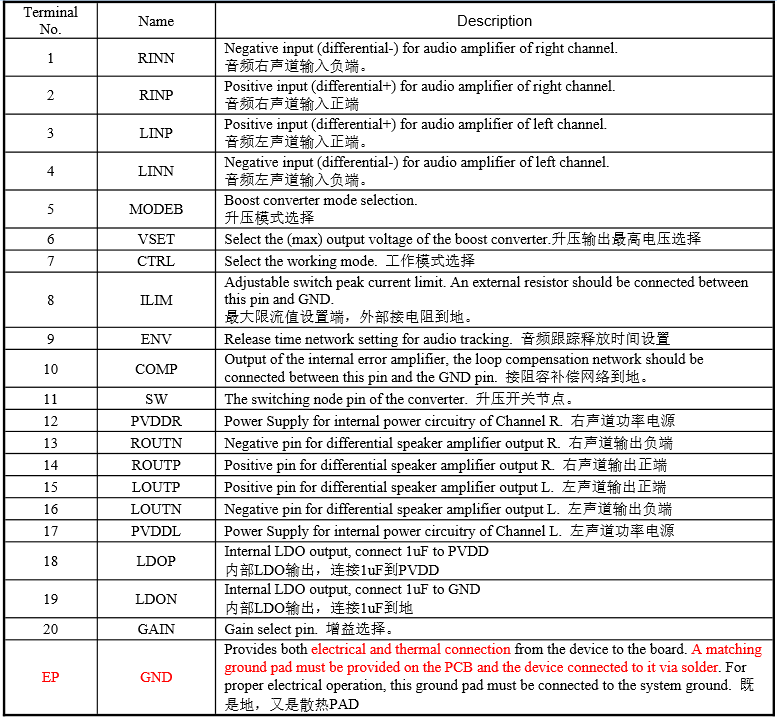

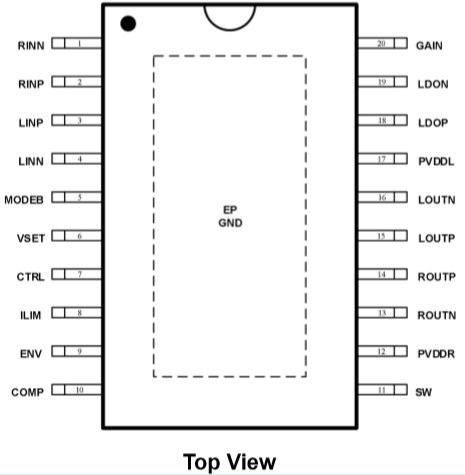

管脚排列及定义

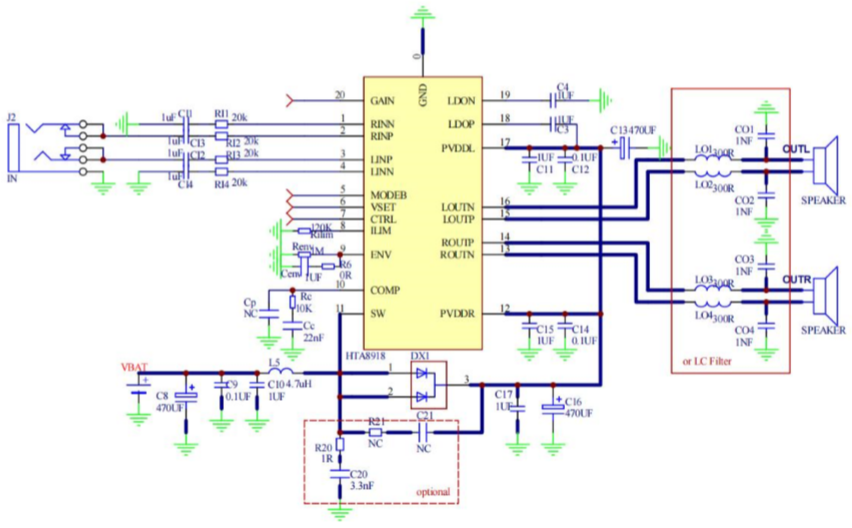

应用原理图
