 当前位置:首页->产品展示 ->功放IC->CS8672(内置升压32W单声道D类音频功放IC,两节锂电供电有28W的恒定功率输出)
产品名称: CS8672(内置升压32W单声道D类音频功放IC,两节锂电供电有28W的恒定功率输出)
封装形式: TSSOP-28
兼容型号:
产品功能: PO at 10% THD+N, VIN = 7.4V RL = 4 Ω 280W(BOOST升压值为15V) VIN = 12V RL = 4 Ω 5.00W(BOOST升压值为16V)
资料下载: CS8672.pdf
在线销售:
给我发消息
小鄢 2850985542
给我发消息
姚红霞 3003214837
给我发消息
张顺平 3003262363
13713728695

    详细介绍
产品概要:

  CS8672C是一款内置BOOST升压模块,32W单声道R类音频功率放大电路。内置的大功率BOOST升压模块,在两家锂电串联或者12V电源平台下可以为4 Ω的扬声器提供最高32W的连续功率.是针对家庭音响内低音单元或者移动类家庭音响优秀的功率输出平台.CS8672C无需外围散热装置,简单的外围设置,可以大大提高生产加工效率。CS8672C内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。

  CS8672C提供了纤小的TSSOP-28封装形式供客户选择,,可以为客户节省可观的PCB面积,其额定的工作温度范围为-40℃至85℃。

描述:

●输出功率

PO at 10% THD+N, VIN = 7.4V  Pvcc=15V

RL = 4Ω  28W(典型值)

PO at 10% THD+N, VIN = 12V   Pvcc=16V

RL = 4Ω  32W(典型值)

● 效率高达75%,无需散热片

●较大的电源电压范围6V-14V

●输入电压为双节锂电池串联供电,BOOST最高可升压至15V

●输入电压9-14V时,BOOST最高可升压至16V

●扬声器保护

●输出管教方便布线布局

●良好短路保护和具备自动恢复功能的温度保护

●良好的失真和防噗声功能

●四级增益可调

●差分输入

应用

广场音响系统、家庭音响系统

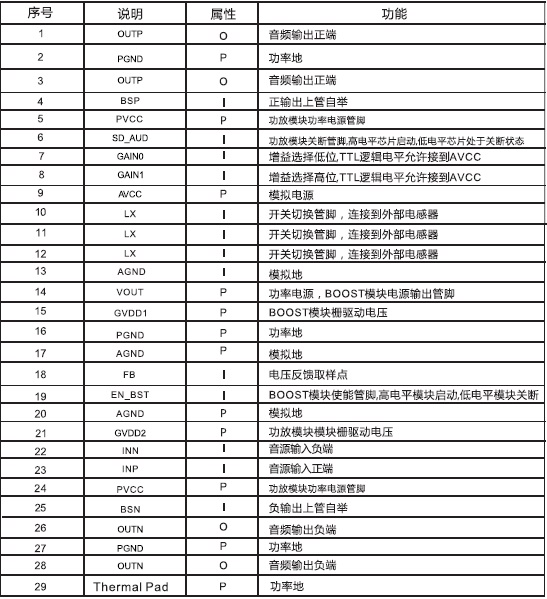

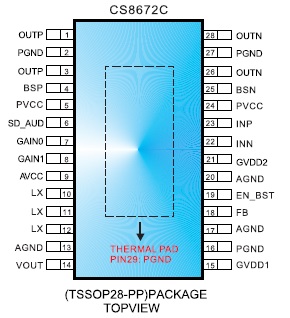

引脚排列及定义

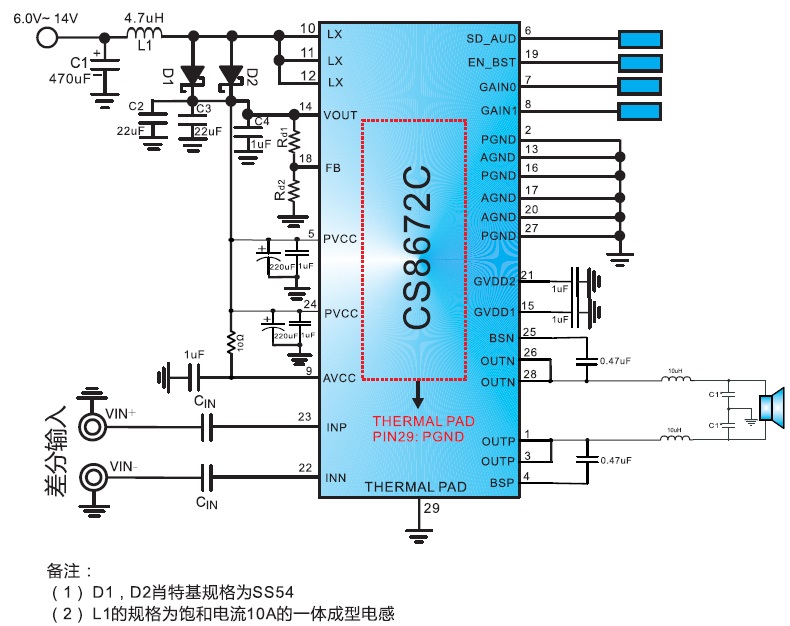

典型应用图
