随着 PD 快充在手机、笔记本领域全面普及，家中的 PD 充电器已成为最易获得的供电资源——智能音箱、电动牙刷、可移动风扇、车载吸尘器等家电与智能硬件，均在尝试直接复用这类充电器供电。但对家电厂商而言，机遇背后仍存在三大挑战：市面充电器除 PD 外还并存 QC/AFC/SCP/FCP 等旧协议，单一 PD 方案兼容性受限；PD 协议下电压档位申请与动态功率协商的开发门槛较高；待机功耗与安规要求日趋严格。

希荻微电子（证券代码：688173）推出 PD 协议受电芯片 CX132：完整支持 USB PD 3.0/3.1，支持读取适配器 PDO 供电能力并按需申请电压电流，并向下兼容 QC/AFC/SCP/FCP 等主流快充协议，有效解决兼容性问题；电阻/UART 双模调压覆盖从纯硬件到智能设备的全部开发形态；42V 耐压与 5µA 休眠功耗为能效与安规认证预留充足余量。

产品介绍与应用

CX132 是一颗以 USB PD 3.0/3.1 为核心的多协议受电（Sink）芯片，兼容 QC 2.0/3.0、华为 SCP/FCP、三星 AFC 等主流快充协议，内置协议优先级仲裁与回退机制（PD 优先，PD 不支持时依次回退 QC3.0 → QC2.0 → AFC → FCP → SCP），全部握手失败时安全回落至 5V 默认母线电压，覆盖主流品牌适配器。基于 PD 协议，CX132 可完成 PDO 供电能力协商，按需申请 5V/9V/12V/15V/20V 电压档位（可订制扩展至 28V）。在典型应用中，CX132 的核心能力与场景的结合如下：

桌面与家居小家电：智能音箱、台灯、香薰机、加湿器等设备无需再为每台设备单独配置电源适配器——设计中通过 VSEL 悬空/100R/1K/4.7K/15K 一颗电阻即可锁定 5V/9V/12V/15V/20V 供电档位，用户直接复用现有手机 PD 充电器供电，简化桌面供电配置；

可移动家电：可移动风扇、无线吸尘器、户外灯具摆脱电源线与固定插座的束缚——PD 充电宝、车充、笔记本充电器均可作为供电来源，即插即用、随需供电，为产品形态设计提供更大自由度；

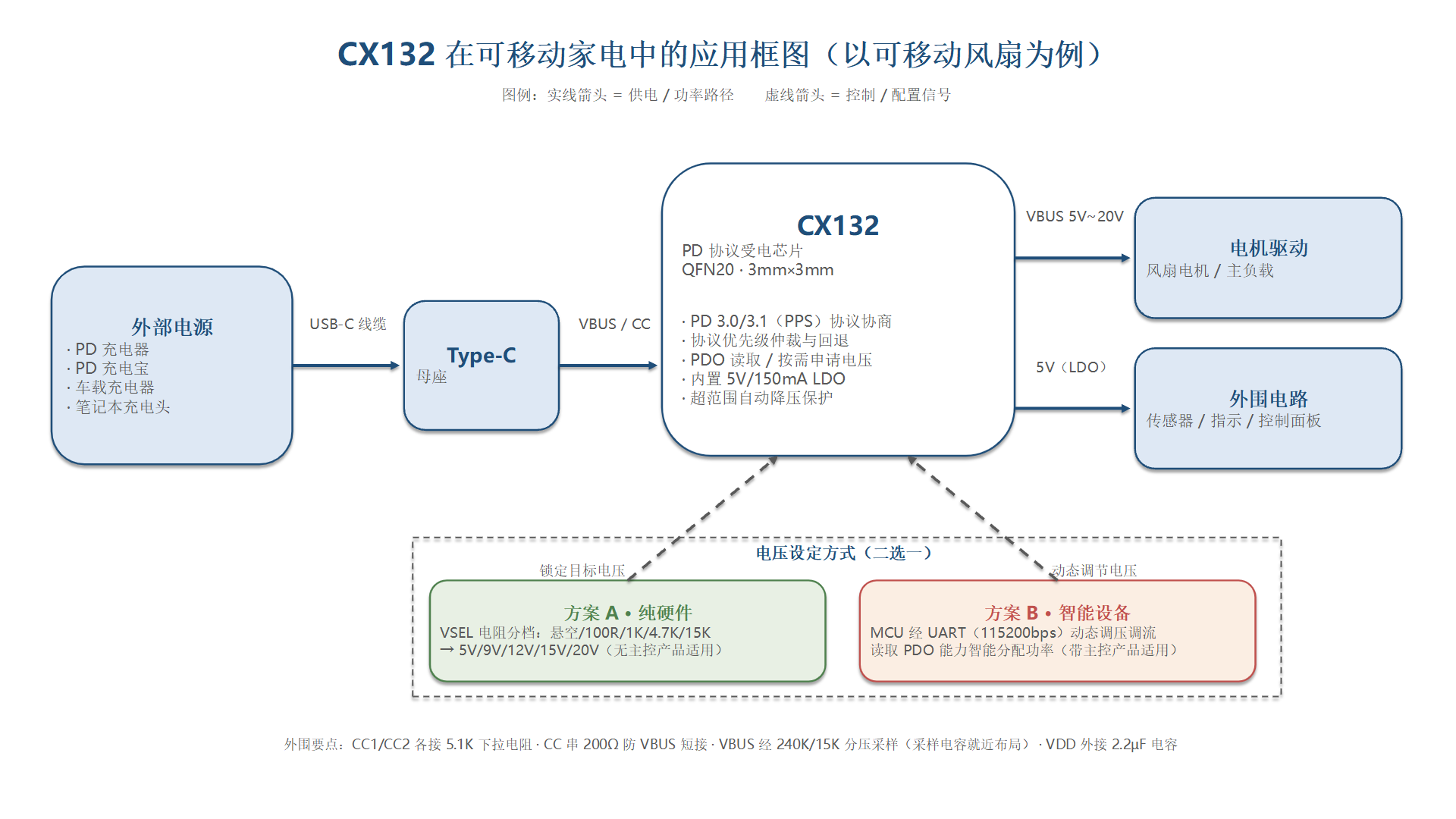

图 1：CX132 在可移动家电中的应用框图（以可移动风扇为例）

个护便携电器：电动牙刷、剃须刀、按摩仪等产品对内部空间与集成度要求严苛——CX132 采用 3mm×3mm QFN20 高集成封装，内置 5V/150mA LDO 可同时为外围器件供电，有效节省 BOM 成本与 PCB 面积；

电动工具与户外电源：插上笔记本充电器即可调用 20V 高压档获得大功率供电，更换小功率充电器时亦可自动降功率维持工作——MCU 经 UART（115200bps）读取充电器至多 7 组 PDO 供电能力智能匹配功率，请求超出适配器能力时自动降压、电流自动钳位至最大可设定值，实际功率随适配器能力自动适配；

车载设备：车载吸尘器、净化器、行车记录仪长期工作于严苛温度环境——CX132 提供 -40℃~+85℃ 工业级宽温（存储 -55℃~+150℃），配合参考设计中 CC 引脚 200Ω 串阻防护（防 VBUS 意外短接）与外置电阻分压 VBUS 实时采样，保障车载应用可靠性；

无线充电器：无线充电模组取电端的典型配套方案——可自动识别并完成主流品牌充电器的协议握手，显著简化无线充的适配器兼容性设计；

工业测试与研发台架：面向工程师的多协议受电参考设计——VHV 耐压高达 42V，工作电压 5V~20V（可订制 28V/PD 3.1 受电），以单一供电链路替代台架上多种规格的电源。

此外，CX132 芯片级休眠电流低至 5µA，为整机待机功耗预算留出充足余量，助力整机更从容地满足能源之星（ENERGY STAR）、欧盟 ErP 等能效规范要求。

结语

希荻微电子高级市场经理Jacky表示："PD 快充生态已经成熟，家中的每一个 PD 充电器都是家电的潜在电源。CX132 把 PD 协议协商、功率匹配与安全保护集成于 3mm×3mm 的一颗芯片，以多协议兼容、双模式调压、42V 耐压、5µA 超低待机的综合优势，让客户仅需一颗电阻即可完成 PD 受电方案落地，让家电摆脱电源束缚，让家更舒适"
