为此，元芯半导体推出新一代全集成同步降压转换器系列，精准覆盖48V/72V供电系统。该系列芯片在4-100V宽输入范围内可实现高达97%的转换效率，并提供5A/10A持续输出能力。通过可编程开关频率（50kHz-3MHz）与频率扩展功能，能显著降低EMI干扰；凭借全集成MOSFET结构与优化的热设计，可在空间受限的场合实现高效散热与长期可靠运行，有力应对上述高端应用的严苛要求。

YX20652/YX201052是基于全集成功率MOSFET技术的高性能同步降压转换器。其中，YX20652支持4V至60V的宽输入电压范围，可提供高达10A的输出电流；而YX201052则进一步将输入电压范围拓展至4V–100V，输出电流为5A。两款器件均凭借全集成功率管设计与先进封装工艺，实现了高达97%的转换效率，大幅减少了外围元件数量与PCB布局面积，有助于系统实现更高功率密度与更优整体成本效益。

在功能方面，二者均支持并联与错相控制，便于系统功率的灵活扩展，并能有效抑制输入/输出纹波、优化电磁兼容性，从而显著提升系统稳定性与运行可靠性。两款转换器可广泛适用于工业自动化、通信电源、车载电子、高端计算设备及消费电子等高要求应用场景。

YX201052产品介绍

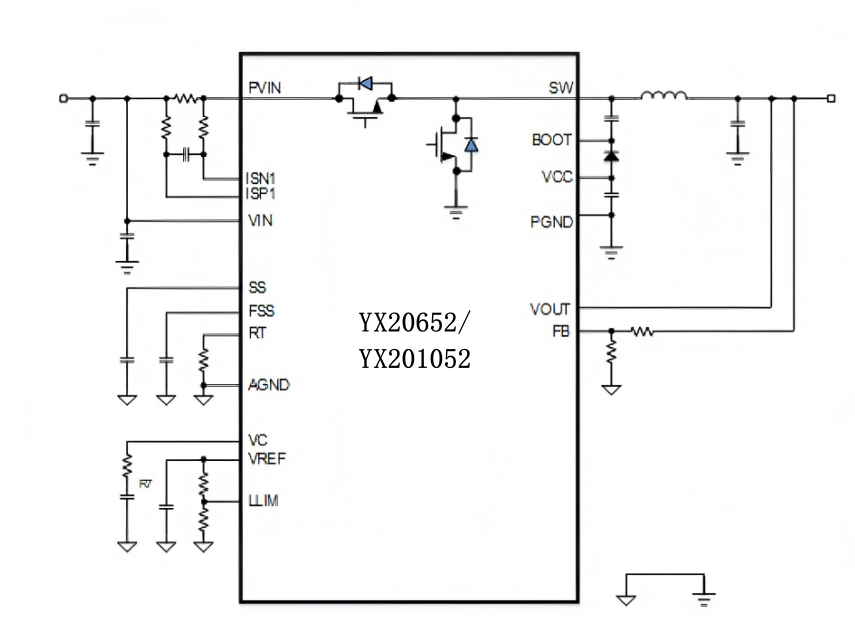

YX20652/YX201052应用框图如下图所示:

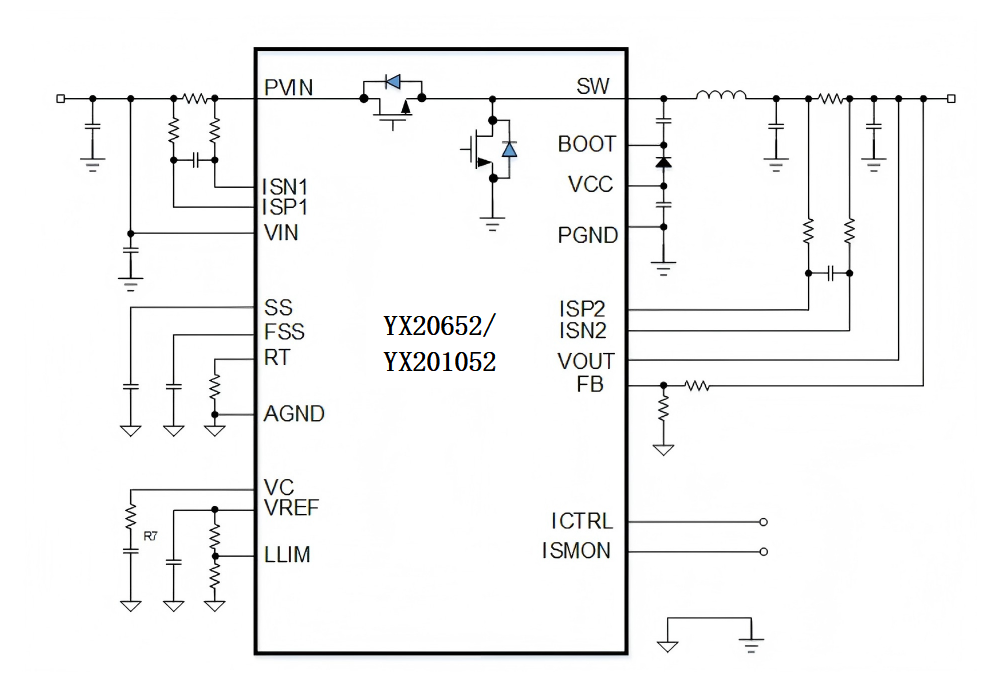

图1 YX20652/YX201052应用框图

图2 YX20652/YX201052应用框图 （带输出恒流调节和监测）



调光

产品特点

YX201052与YX206052均支持40ns与80ns两档死区时间调节，用户可根据MOSFET特性与效率要求进行灵活配置。

YX20652/YX201052应用场景

YX20652和YX201052应用场景非常广泛，包括但不限于：

（1）Buck类电源: 适用于光伏储能等各种需要降压转换的电源系统

（2）消费类电子: 如智能手机、平板电脑、笔记本电脑等

（3）工业类设备: 如人形机器人、机器狗、工业控制设备、自动化设备、小型储能设备等

（4）汽车类应用: 如新能源汽车、、电动工具、电摩、车载充电器等

应用板展示—高性能与高集成度的完美结合

基于YX20652/YX201052设计的DEMO板，凭借MOS管全集成化设计和并联错相功能，展现了卓越的性能和高效的转换效率。该DEMO板不仅体积小巧，功率密度高，而且系统成本低，稳定性和可靠性高，是电源管理领域的又一力作。

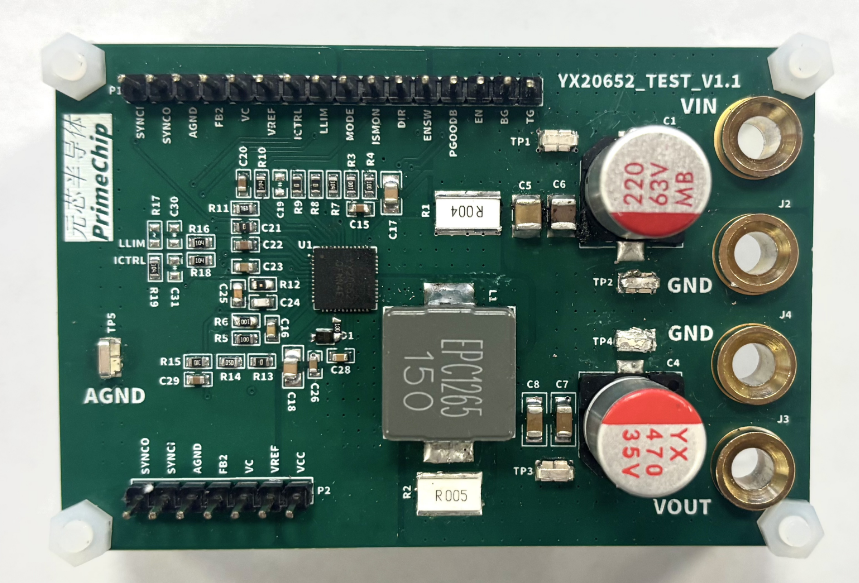

图3  YX20652 DEMO板

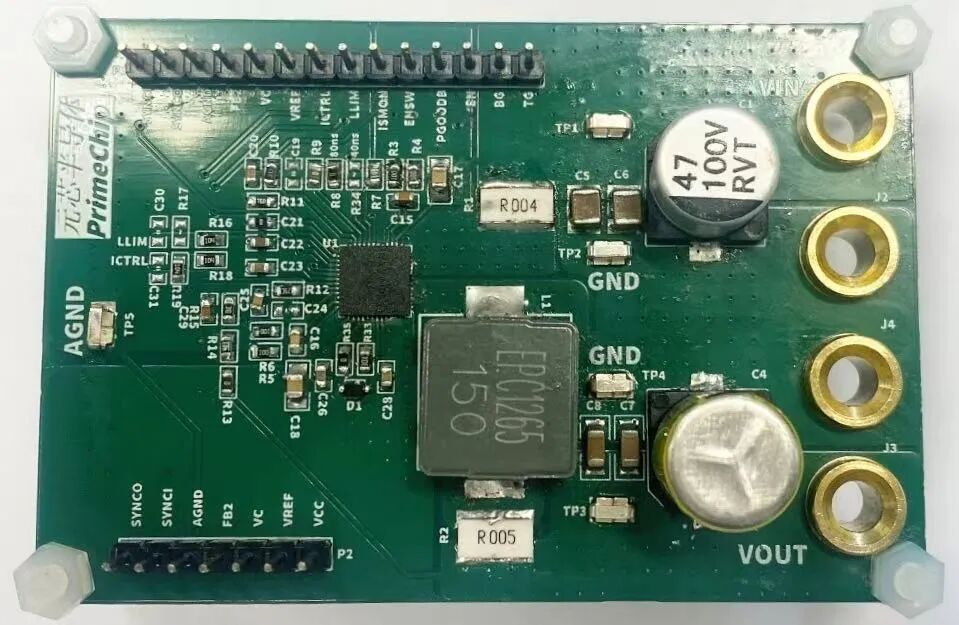

图4  YX201052 DEMO板

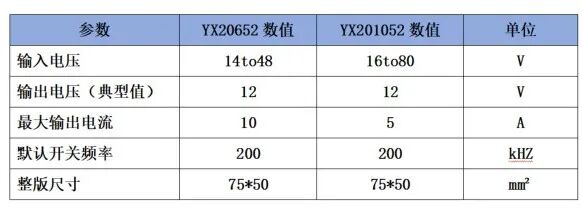

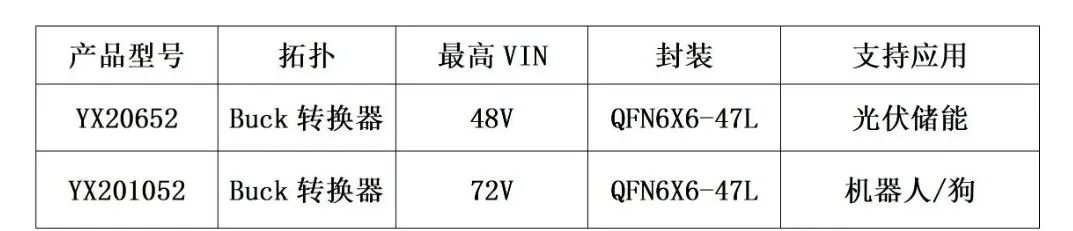

表1  YX20652/YX201052 DEMO板参数

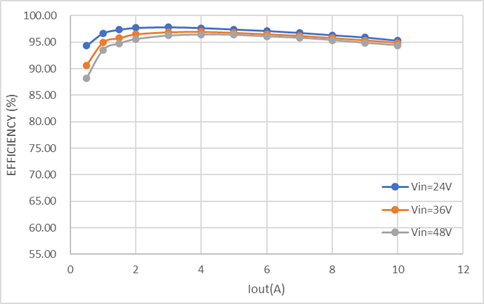

图5 YX20652效率曲线

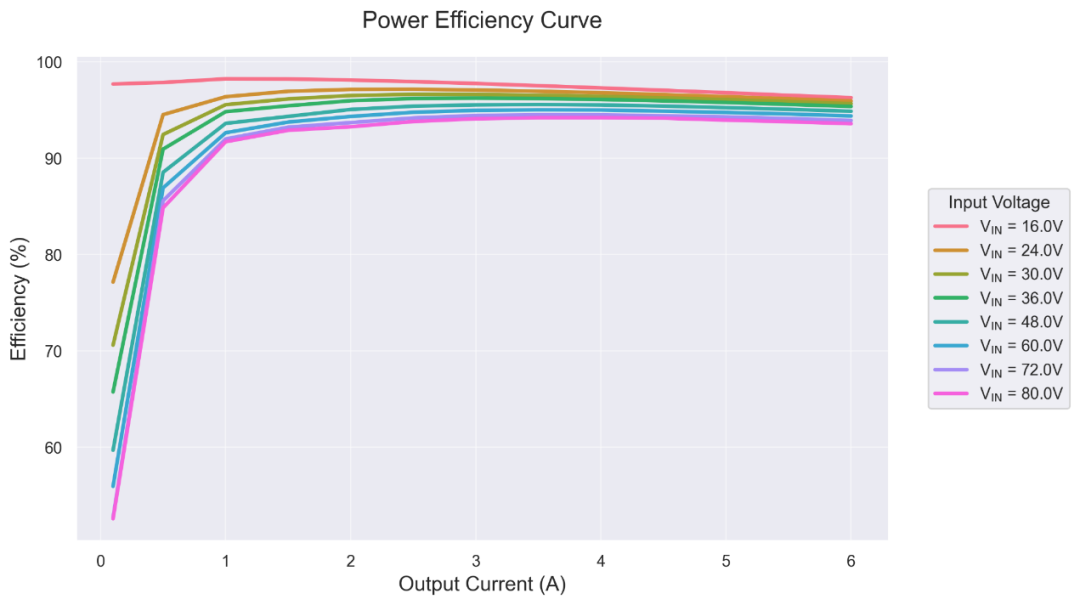

图6 YX201052效率曲线

图7 YX20652热成像图(VIN = 24V, VOUT = 12V, IOUT = 10A)



图8 YX20652热成像图(VIN = 48V, VOUT = 12V, IOUT = 10A)

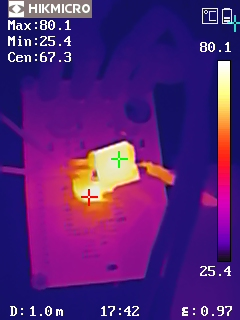

图9 YX201052热成像图(VIN = 64V, VOUT = 12V, IOUT = 5A)

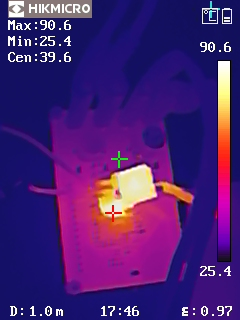

图10 YX201052热成像图(VIN = 80V, VOUT = 12V, IOUT = 5A)

根据热成像图分析，YX201052与YX20652 DEMO 板在高负载条件下均表现出优异的散热性能与温度均匀性，无局部过热现象，确保了系统的长期稳定性和可靠性，能满足高性能电源管理应用的需求。具体来看，YX20652在VIN=24V,VOUT=12V,IOUT=10A 与VIN=48V,VOUT=12V,IOUT=10A的条件下：最高温度点分别为82.2℃与97.3℃;而YX201052在VIN=64V,VOUT=12V,IOUT=5A与VIN=48V,VOUT=12V,IOUT=5A的条件下：最高温度点分别为80.1℃与90.6℃。两组数据共同印证了芯片在不同电压、电流负载下的出色热管理能力，可支持广泛的应用场景。
