| MPQ5613D-AEC1 车规级TFT LCD偏压驱动IC |
|
|
| 文章来源：永阜康科技 更新时间：2026/1/9 10:55:00 |
|
近日，MPS芯源系统（NASDAQ: MPWR）发布车规级薄膜晶体管液晶显示器（TFT LCD）偏压驱动器 —— MPQ5613D-AEC1。该产品通过了AEC-Q100 Grade 1可靠性认证，可广泛适用于汽车TFT LCD型仪表盘、中控台、抬头显示（HUD）等多种显示屏应用场景。
随着汽车智能化的飞速发展，车载显示行业也呈现出快速增长趋势。TFT LCD显示屏作为主流技术，在汽车显示屏应用中占比超过90%。MPQ5613D-AEC1作为一款专为汽车TFT LCD设计的偏压驱动器，集成了4路输出、VCOM缓冲器和栅极电压整形等功能。

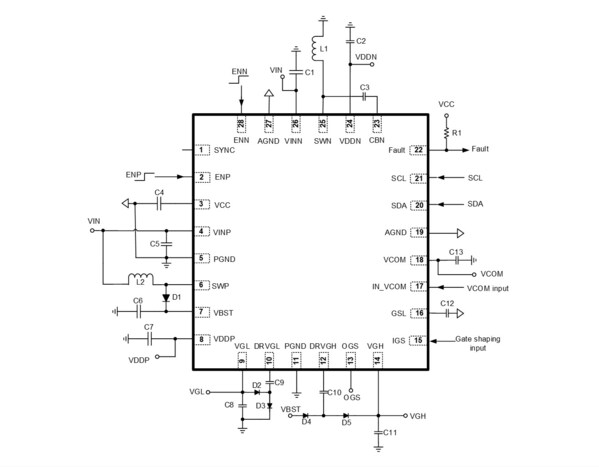

MPQ5613D-AEC1 典型应用图
MPQ5613D-AEC1输入电压支持2.7 – 12V, 4路输出模块和VCOM缓冲器均支持电压可调，升压和升降压模块输出电流最大可支持500mA，正向和负向电荷泵模块输出电流可达50mA，VCOM缓冲器输出电流可达25mA。其升压模块支持2.7V到 21.8V宽输出电压范围可调，升降压模块支持-0.7V到 -16.6V宽输出电压范围可调，可驱动更大尺寸面板。
适配应用场景丰富
除了支持6档可调的开关频率（最大3MHz）外，MPQ5613D-AEC1同样提供扩频功能、支持升压和升降压模块频率同步和错相（180º）控制方式，可以最大程度减小EMI。通过I2C 通讯接口任意配置VDDP, VDDN, VGH and VGL的上下电时序，MPQ5613D-AEC1可适配不同的应用场景。
保障设备稳定运行
MPQ5613D-AEC1强大的保护功能可保证设备的安全运行，具体功能包括输入欠压锁定 (UVLO) 保护、SWP/SWN 逐周期限流保护、过温保护 (OTP)、VDDP/VDDN/VGH/VGL 欠压保护 (UVP)、VCOM 输出过流保护 (OCP) 以及VDDP输出限流保护。
小封装的集成设计
在集成VCOM缓冲器和栅极电压整形功能的基础上，MPQ5613D-AEC1采用QFN (4mm x 5mm) 小封装设计，可极大程度减小PCB面积并最大限度减少外部元器件的使用，从而节省BOM成本。

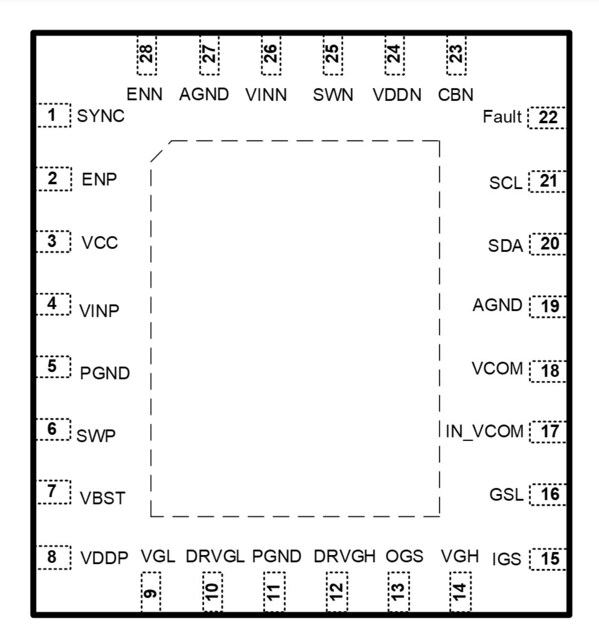

MPQ5613D-AEC1 封装参考图
针对汽车TFT LCD型仪表，中控，HUD等显示屏应用，MPS还提供全局调光、分区调光等多种背光解决方案以满足客户的不同需求。
|
Part Number
|
VIN Range (V)
|
VOUT (Max) (V)
|
# of Channels
|
Ichannel (max) (A)
|
Dimming Modes
|
Digital Interface
|
Package
|
|
MPQ3362-AEC1
|
3 - 36
|
36
|
1
|
4
|
P-Dim, A-Dim
|
No
|
TSOT23-8
|
|
MPQ3359A-AEC1
|
3.5 - 40
|
45
|
1/2/3/4
|
150
|
P-Dim, A-Dim, Mix-Dim
|
No
|
QFN-20 (3x4) WF
|
|
MPQ3364-AEC1
|
3.5 - 36
|
45
|
4
|
150
|
P-Dim, A-Dim, Mix-Dim
|
I2C(3 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3365-AEC1
|
3.6 - 36
|
45
|
4
|
150
|
P-Dim, A-Dim, Mix-Dim,
I2C-Dim
|
I2C(3 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3365A-AEC1
|
3.6 - 36
|
45
|
5
|
150
|
P-Dim, A-Dim, Mix-Dim,
I2C-Dim
|
I2C(3 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3367-AEC1
|
3.5 - 36
|
45
|
6
|
150
|
P-Dim, A-Dim, Mix-Dim
|
I2C(1 Selectable IC
Address)
|
QFN-24 (4x4) WF
TSSOP-28EP
|
|
MPQ3367A-AEC1
|
3.5 - 36
|
45
|
6
|
150
|
P-Dim, A-Dim, Mix-Dim
|
I2C(3 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3359C-AEC1
|
3.5 - 40
|
Ext FET
|
1/2/3/4
|
160
|
P-Dim, A-Dim, Mix-Dim
|
No
|
QFN-20 (3x4) WF
|
|
MPQ3366C-AEC1
|
3.8 - 36
|
Ext FET
|
6
|
200
|
P-Dim, A-Dim, Mix-Dim,
I2C-Dim
|
I2C(4 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3368-AEC1
|
3.8 - 36
|
Ext FET
|
8
|
200
|
P-Dim, A-Dim, Mix-Dim,
I2C-Dim
|
I2C(4 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
MPS全局调光背光驱动产品
|
Part Number
|
VIN Range (V)
|
LEDx ABS Voltage (V)
|
Channels
|
Ichannel (max) (mA)
|
Topology
|
Dimming Modes
|
Digital Interface
|
Package (mm)
|
|
MPQ3621-AEC1
|
3 - 11
|
12
|
48
|
50
|
Current
Source
|
16-Bit P-Dim,
7-Bit A-Dim
|
25MHz Serial
Interface
|
QFN-68 (8x8)
WF
|
|
MPQ3321-AEC1
|
3 - 22
|
24
|
48
|
80
|
Current
Source
|
16-Bit P-Dim,
7-Bit A-Dim
|
25MHz Serial
Interface
|
QFN-68 (8x8)
WF
|
MPS Local Dimming背光驱动产品
产品购买与技术支持
如对上述方案感兴趣，MPS可为您提供MPQ5613D-AEC1的产品数据手册、评估演示板等丰富技术资源支持。同时，如有其他解决方案需求，也欢迎访问咨询更多产品详情。 |
|
| |
| |
|
|
|
