ET6312B 12通道自主呼吸恒流LED驱动
文章来源:永阜康科技 更新时间:2025/9/1 11:06:00

产品概述

随着 LED 应用对多通道控制、动态光效和集成化的需求不断攀升,高效且灵活的驱动方案成为行业焦点。

力芯微推出的 ET6312B,是一款专为RGB LED 系统设计的 12 通道自主呼吸恒流驱动芯片,凭借高集成度与精细化调控能力脱颖而出。该芯片包含四组 RGB 驱动单元,每通道支持 192 阶电流调节(0.125mA 步进至 24mA,或 0.25mA 步进至 48mA),通道间电流匹配精度达 ±5%,确保多灯珠协同工作时的色彩一致性。

应用于多灯珠 LED 显示场景,可通过 256 阶渐亮渐暗控制实现流畅自主呼吸效果;其支持四芯片级联的 SYN 同步引脚与 ADDR 地址选择功能,也适用于手机、智能穿戴等需要灯光联动的场景,可以实现16颗RGB LED 同步呼吸灯效。

ET6312B 采用 I²C 总线接口,通过九个内部寄存器可灵活配置呼吸周期、延迟时间、电流等级等参数,EXPWM 引脚还支持外部 PWM 输入扩展控制。这款集成温度保护与超低压差特性的驱动芯片,以 QFN20小巧封装,为多通道 LED 控制系统提供高效稳定的解决方案。

产品特性

  • 超低压差稳压电流输出器,每通道在10 mA输出时典型值为75 mV

  • 每三个LED共享九个可编程LED设置寄存器

  • I²C控制,通过ADDR引脚实现四个芯片地址选择

  • SYN引脚可以为芯片级联提供同步时钟

  • EXPWM引脚用于外部PWM输入,当LED处于“ON”状态时,每个LED都可以运行于外部PWM

  • 单独通道控制

    - 开/关间隔时间控制

    - 256阶内部PWM产生的呼吸上升/下降时间

    - 电流等级设置

    - RGB LED颜色控制

    - RGB延迟时间和FLASH周期控制

  • 192阶电流等级:最大24mA(步进0.125mA)或最大48mA(步进0.25mA)

  • 最大电流匹配精度±5%,典型工作电流450μA

  • 无噪声、无脉动LED电流,快速平稳启动

  • 输入电压范围:2.7V至5.5V

  • 关断电流低至0.1μA

  • 无铅封装:QFN20(3mm × 3mm × 0.75mm)

  • 内置温度保护

管脚定义

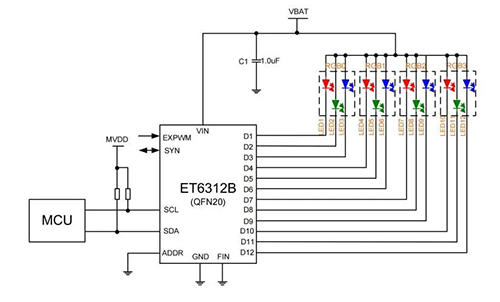

典型应用
