GT74LVCXTX45 具有可配置电平转换的双电源总线收发器
文章来源:永阜康科技 更新时间:2025/7/4 10:57:00

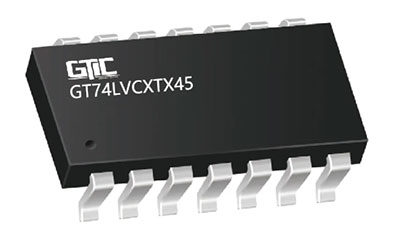

产品介绍

GT74LVCXTX45系列包括一路,二路,四路,八路和十六路收发器,是具有可配置电平转换的双电源总线收发器。最大传输速率可达到420Mbps,满足高速数据传输要求。该收发器使用两个独立的电源轨,VCCA和VCCB的工作电压范围为1.65V至5.5V,支持宽电压输入。A端口参考VCCA,B端口参考VCCB,可以在1.8V、2.5V、3.3V和5.5V电压节点之间实现通用低压双向转换。具备VCC隔离特性,当任一VCC输入端处于接地状态,则所有输入端均处于高阻抗状态。A端口和B端口的输入电路始终处于激活状态,并具有逻辑高电平或逻辑低电平,以防止出现过多的ICC和ICCZ。GT74LVCXTX45的控制引脚由VCCA供电。该芯片的工作范围为-40℃~125℃。

该收发器适用于多种应用场景,如通信设备、工业控制设备、嵌入式系统、消费电子产品等。

关于封装,GT74LVC1T45提供SOT23-6,SC70-6封装,GT74LVC2T45提供VSSOP8,MSOP8封装,GT74LVC4T245提供TSSOP16封装,GT74LVC8T245提供SOP24,TSSOP24封装,GT74LVC16T245提供TSSOP48封装。



功能特性

电源电压:VCCA/VCCB:1.65~5.5V

传输延迟:2.3ns

最大传输速率:420Mbps

Ioff:2µA

IOZ:2µA

ICC:15µA

Ten: 3.9ns

Tdis: 3.7ns

温度范围:-40℃~125℃

封装:SOT23-6,SC70-6,VSSOP8,MSOP8,TSSOP16,SOP24,TSSOP24,TSSOP48

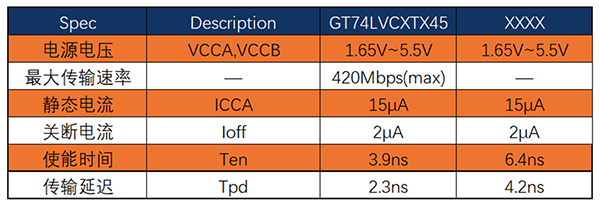

产品优势

  • VCCA和VCCB工作电压为1.65V至5.5V,支持宽电压输入

  • 较快的传输速率:420Mbps(max)

  • 较低的传输延迟:2.3ns

典型应用

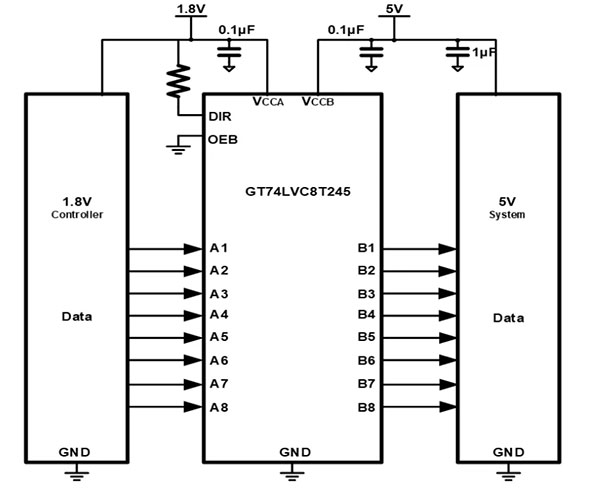

Typical Application Circuit
