HT77231/HT77221/HT77211 4.0V-30V输入，3.5A/2A/1.2A同步降压变换器

产品概况

HT77231/HT77221/HT77211是一款 3.5A/2A/1.2A 降压转换器，具有最少的外部元件和低关断电流。

该器件具有快速瞬态响应的特点，输出电容器采用低 ESR （聚合物）或超低 ESR（陶瓷），无需外部补偿。

该器件在轻载时以脉冲跳跃模式工作，达到高效。

HT77231 采用ESOP8 封装。
HT77221/HT77211则采用SOT23-6封装，兼容HT771219。

应用

・5V, 12V或24V电源轨・电视

・嵌入式系统・机顶盒

・消费电子・工业电子

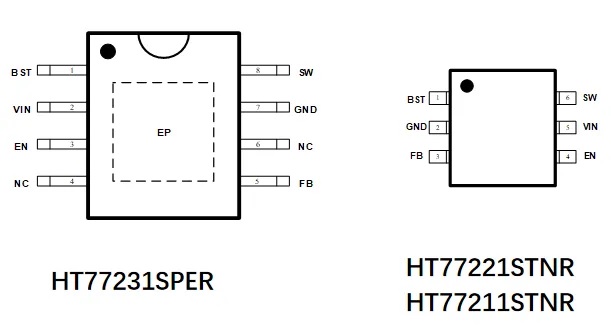

引脚图

特点

・3.5A (HT77231) /2A (HT77221) /1.2A (HT77211) 降压，内置100mΩ和60mΩ功率管

・于快速瞬态响应，外部元器件少

・输入电压范围：4.0V~30V

・输出电压范围：0.6V~13V

・脉冲跳跃模式使得轻载下高效率

・600kHz (HT77231,HT77221)or 1.5MHz (HT77211)开关频率

・关断电流<=1uA (典型值)

・软起动，输出预先有电压时有启动延迟

・逐周期过流检测限制

・打嗝模式过流关断

・欠压保护、过热关断保护，不锁定可自动恢复

・具有使能pin

・无铅封装，ESOP8 / SOT23-6

应用图与曲线

应用说明

EN使能脚，内置上拉电流源。将EN拉到阈值以下以关闭。将EN拉至阈值以上启用。EN脚悬空启用使能。
