HT8513 单节锂电供电内置动态同步升压5W单声道音频功放IC解决方案
文章来源:永阜康科技 更新时间:2021/6/10 16:10:00

单节锂电池供电的音箱依然是目前音箱市场量最大的产品品类,功率、效率听觉感受、PCB外围成本等是电子工程师设计选型时对音频功放IC主要指标要求。基于便携蓝牙音箱输出功率越来越大的趋势,功放IC内置升压是必须的。而功率提升势必缩短锂电池的续航时间,尤其小容量锂电池产品更加明细。

深圳市永阜康科技有限公司针对便携式蓝牙音箱以及4寸、6寸手提户外音箱的应用需求,推广一款单节锂电池供电内置动态同步升压5W单声道音频功放IC-HT8513HT8513相比同类竞品有三大优势:一是采用高效率的同步升压,相比非同步效率提高5%,并且外围不需要肖特基二极管,外围升压采用小电感,PCB面积也更小,整机成本更低;二是动态升压,芯片内部自动检测输入音频信号大小,小信号不升压,大信号自动升压,极大延长锂电池的续航时间(尤其是中小音量播放时测试,相对恒定升压音频功放播放时间延长15%以上);三是相比电荷泵升压功放,能驱动最低2欧的喇叭,低音更足。

HT8513内置防破音功能,保持嘉兴禾润音频功放一贯的音质特点:低音饱满下潜好,中音磁性而不吵,高音清澈而不刺。另外,HT8513内置DC-DC模块的限流值外围可调,可匹配不同电池保护板放电电流,应用非常灵活。完善的过流保护,过热保护,欠压保护,输出短路保护。

产品特点

・防削顶失真功能(防破音, Anti-Clipping Function, ACF)

・免滤波器数字调制,直接驱动扬声器

・输出功率 5W (VBAT=3.3V, RL=4, THD+N<10%, 20-20kHz full band)

VBAT供电范围:2.7V5.5V

・高效自适应同步升压功能 -延长电池播放时间 -可调节最大限流值,有效防止电池拉死

AB/D类可切换

・保护功能:过流/过热/欠压异常保护功能

・无铅封装,SSOP10L-PP

应用
・蓝牙/ Wi-Fi音箱  ・便携式音箱  ・智能音箱   ・智能家居



HT8513输出功率测试:VBAT=3.6Vf=1kHz


HT8513动态升压波形图:


HT8513 对比2850输出功率曲线:(VBAT=3.6V,RL=4Ω,防破音打开ACF)


HT8513 对比2850输出功率曲线:(VBAT=3.6V,RL=3Ω,防破音打开ACF)


HT8513 对比2850输出功率曲线:(VBAT=3.6V,RL=2.5Ω,防破音关闭ACFOFF)


HT8513输出功率曲线:(VBAT=3.6V,RL=2Ω,防破音关闭ACFOFF)



HT8513应用信息

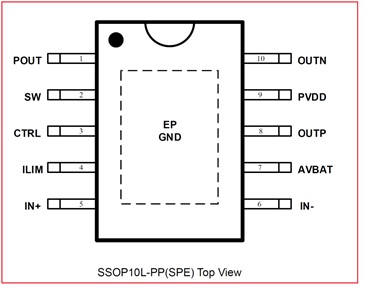

1. HT8513脚位图



2. HT8513管脚说明


3. HT8513 DEMO原理图


4. HT8513 DEMOPCB顶层设计图


5. HT8513 DEMOPCB底层设计图


6. HT8513  DEMO板贴片图

7.HT8513  DEMO板物料清单


8.HT8513  DEMO实物图
