基于CS3815EO的音频功率放大电路

文章来源：永阜康科技更新时间：2021/3/30 15:35:00

CS3815EO是一款15W（每声道）立体声高效D类音频功率放大电路。它采用先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。其内部包括一个功率可调限制器和直流检测电路来对扬声器进行保护。功率可调限制器允许用户设定一个比电源电压低的虚拟电压来限制流过扬声器的总电流，直流检测电路在输入电容损坏或者输入短路时关断输出级。电路具有高达90%的效率，使得在播放音乐时不需要额外的散热器。CS3815EO应用于LCD电视、消费类音频设备。

　　CS3815EO典型应用电路

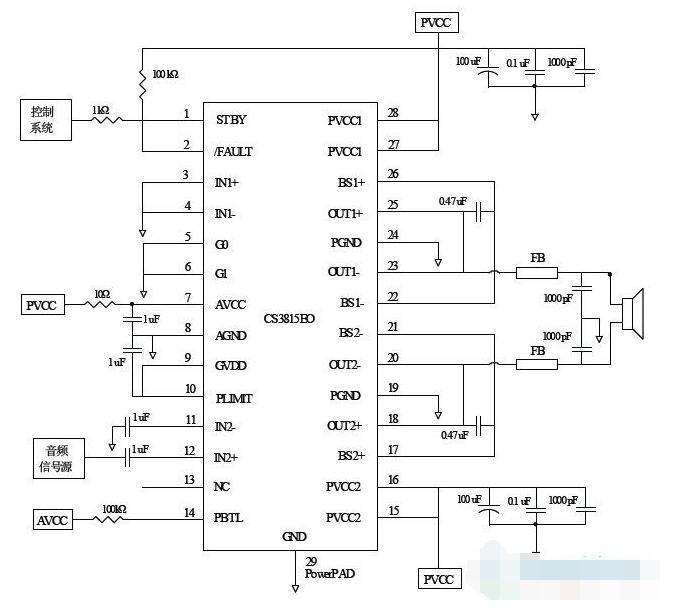

　　1、单端输入，BTL输出

　　2、单端输入，PBTL输出
