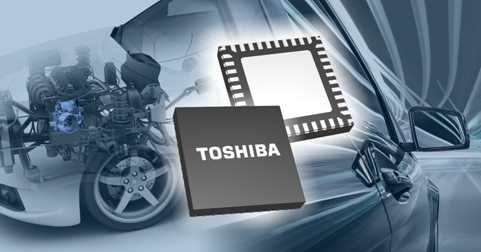

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出两种应用于电子节气门等车载应用的直流有刷电机驱动IC——“TB9054FTG”和“TB9053FTG”。其中“TB9054FTG”采用可润湿侧翼VQFN封装，“TB9053FTG”采用功率型QFN封装。TB9054FTG现已提供样品，预计在2022年3月开始量产；TB9053FTG将从2021年2月开始提供样品，预计在2022年5月开始量产。
电子节气门和各种车用阀门的H桥电机驱动用量正在增加，这刺激了对系统小型化和降低成本的需求。此外，第二代车载自诊断设备要求（OBDII）将于2022年监管落实，要求汽车电机驱动IC具备SPI通信功能。
今日推出的新型IC采用5A[1]2通道输出驱动，有助于缩小贴装面积。此外，并联模式下也可以提供10A[1]单通道驱动。两种驱动可以菊花链式连接，还具有仅通过SPI通信控制电机的功能。这两种方法都有助于减少MCU端口。新款电机驱动采用尺寸为6.0mm×6.0mm的小型QFN封装，旨在满足市场提出的系统小型化需求。
主要特性：
Ø 内置2通道H桥驱动
输出驱动电路由低导通电阻的DMOS FET构成，实现了5A[1]2通道H桥驱动。并联模式下也可以提供10A[1]单通道驱动。
Ø SPI通信
菊花链连接和仅用SPI通信进行电机控制都能减少MCU端口数量，有利于实现系统小型化。
Ø 小型封装
TB9054FTG：配备E-pad的小贴装面积40引脚可润湿侧翼VQFN封装
TB9053FTG：配备E-pad的小贴装面积40引脚功率型QFN封装
应用：
节气门、各种发动机气门、可折叠后视镜和车身系统，包括电动门栓等车载应用。
主要规格：
|
器件型号
|
TB9053FTG／TB9054FTG
|
|
H桥通道数
|
2通道
|
|
适用电机
|
直流有刷电机
|
|
电机功能
|
正转／反转／制动
|
|
其他功能
|
PWM控制（Direct／SPI）、限流控制、
H侧电流监测、诊断输出、睡眠模式
|
|
错误检测
|
过流、过温、VBAT／VCC低压、负载开路
|
|
工作电压范围
|
VBAT＝4.5V至28V
VCC＝4.5V至5.5V
VDDIO＝3.0V至5.5V
|
|
外部电源
|
三个电源（VBAT、VCC、VDDIO）
|
|
工作温度
|
-40℃至125℃
|
|
封装
|
TB9054FTG：P-VQFN40-0606-0.50
TB9053FTG：P-QFN40-0606-0.50
（尺寸：6.0mm×6.0mm）
|
|
可靠性
|
AEC-Q100认证
|
|
样品提供
|
TB9054FTG：2020年12月
TB9053FTG：2021年2月
|
|
量产
|
TB9054FTG：2022年3月
TB9053FTG：2022年5月
|
注：
[1] 实际电机驱动电流取决于使用环境以及环境温度、供电电压等因素。
