CS5308 输入电流自适应3A开关降压型单节锂电充电管理IC产品简介
文章来源:永阜康科技 更新时间:2020/11/13 11:29:00
概要

CS5308D是一款28V耐压,单节锂电池或锂离子聚合物电池的降压型充电管理IC。集成功率MOS,芯片采用同步开关架构,使其在应用时仅需极少的外围器件,可有效减少整 体方案尺寸,降低BOM成本。具有最大3A的充电电流能力,充电电流可以通过外部电阻灵活可调,充电效率可以达到90%以上。

CS5308D内置四个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路、芯片温度调节环路、可智能调节充电电流,防止拉垮适配器输出并匹配所有适配器的输 入自适应环路。同时CS5308D通过外部电阻,可独立灵活调节充电终止电流的大小。

CS5308D具有完善的保护功能,包括输入欠压和过压保护、电池过压和短路保护、电池温度保护、芯片温度调节和保护。此外芯片通过外接的两路LED指示灯,可对充电过程实现全程监控。采用QFN4X4_28L封装。

描述

28V耐压,同步降压型充电器

99%系统工作占空比

最大3A充电电流,充电电流外部电阻可调

NTC功能

降压充电效率90%

±1%电池恒压精度

充电终止电流独立可调

支持LED充电状态指示

内置功率MOS

550KHz开关频率,可支持2.2uH 电感

输出过压,短路保护

输入欠压,过压保护

IC过温保护

IC温度自适应调节

自动调节输入电流,匹配所有适配器

全集成结构,无需外置二极管

应用

蓝牙音箱

电子烟

对讲机

POS机

锂电电池包

玩具



引脚排列以及定义

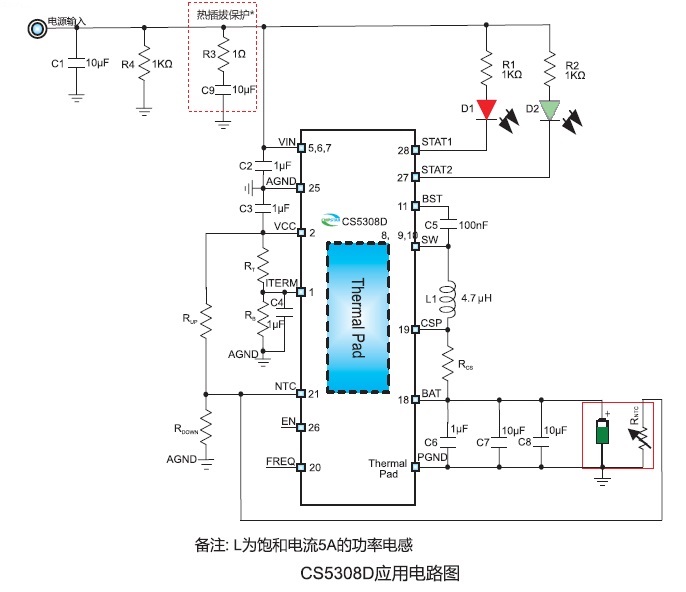

典型应用图

详细的产品资料及销售联络信息请参看:http://www.szczkjgs.com/products_4885.htm
