NJM2166 低电压工作的单声道音频功率放大器IC

文章来源：永阜康科技更新时间：2020/7/2 9:34:00

概要

NJM2166是可从2.7V开始动作的单声道功率放大器。本IC集成静音功能、待机功能和AUX输入等功能，适用于移动通信设备的音频再生输出部分。另外，考虑到在移动设备MCU和DSP的控制电路需要低电压动作，所以本IC的控制部分是由3V的逻辑电路构成。

性能特征

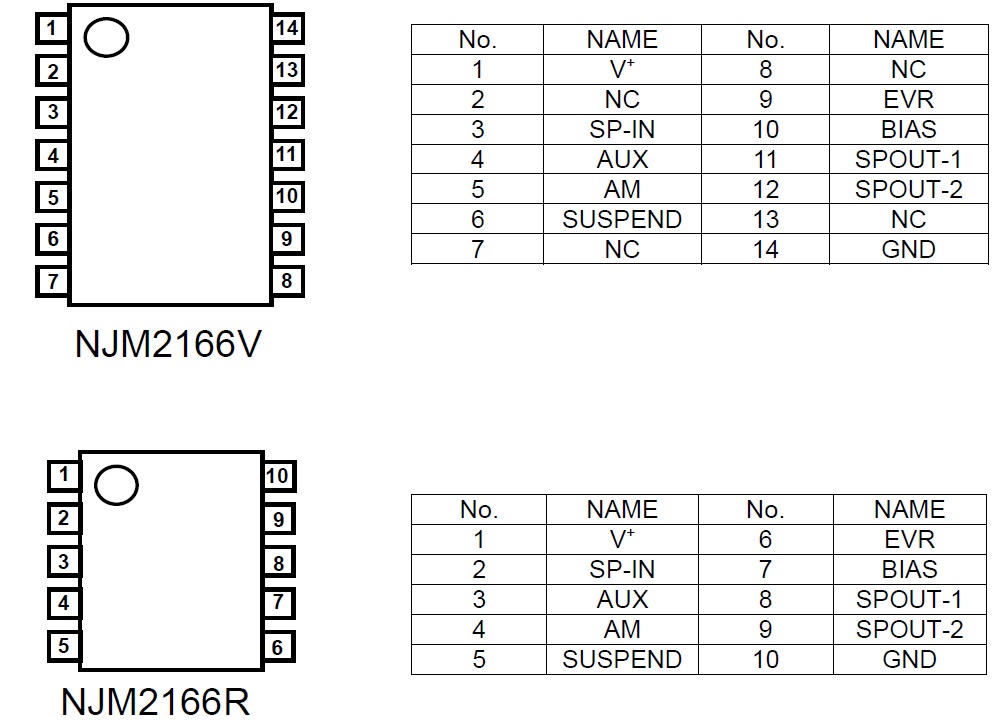

管脚定义

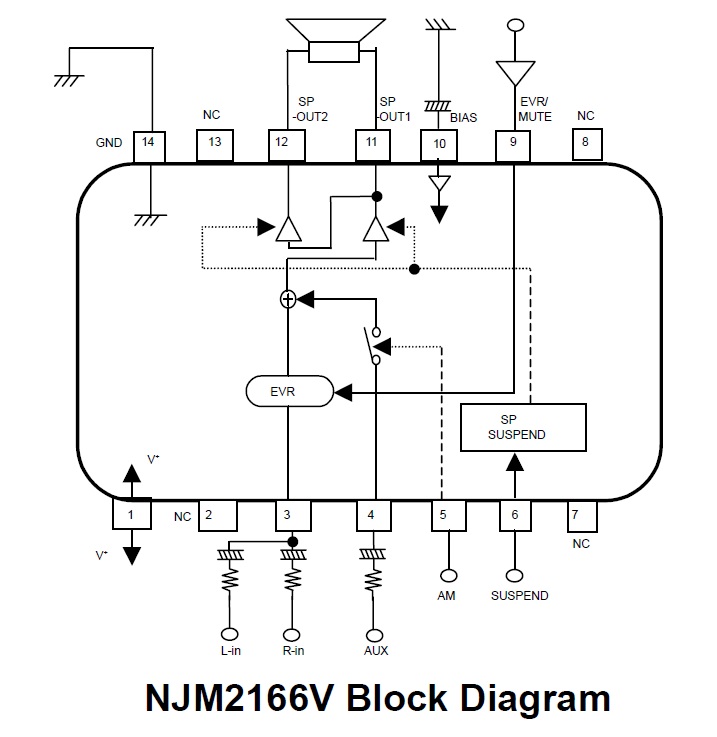

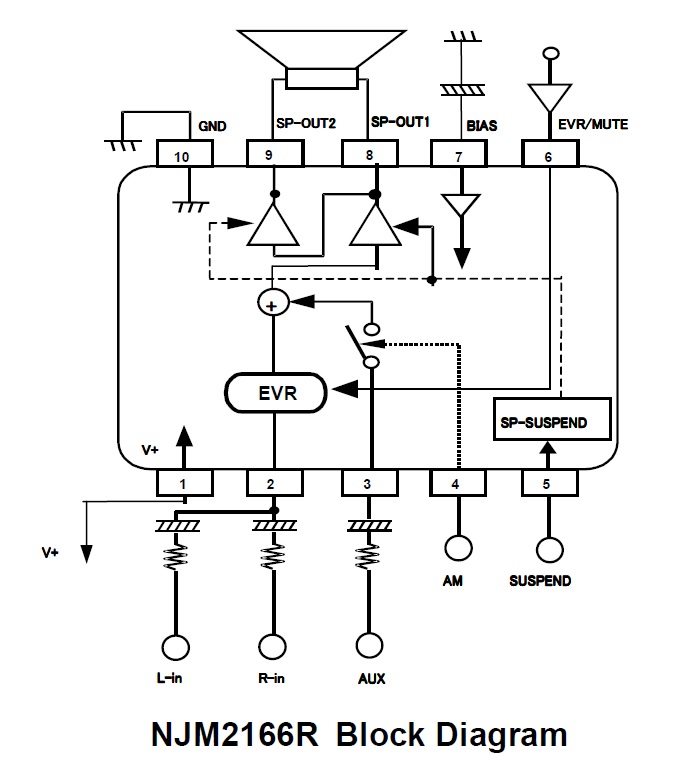

典型应用原理图
