概要
CS5305E是一款26V输入，单节锂电池或锂离子聚合物电池的降压型充电管理IC。 集成功率MOS，芯片采用同步开关架构，使其在应用时仅需极少的外围器件，可有效减少 整体方案尺寸，降低BOM成本。具有最大3A的充电电流能力，充电电流可以通过外部电阻灵活可调，充电效率可以达到90%以上。
CS5305E内置三个环路来控制充电过程，分别为恒流（CC）环路、恒压（CV）环路以及芯片温度调节环路。CS5305E通过外部电阻，可独立灵活调节充电终止电流的大小。
CS5305E具有完善的保护功能，包括输入欠压和过压保护、电池过压和短路保护、电池温度保护、芯片温度调节和保护，同时还具备电池反接保护功能。此外芯片通过外接的两路LED指示灯，可对充电过程实现全程监控。
CS5305E具有频率抖动的功能，系统会在正常工作的频率点上叠加微小抖动，从而使能量不会集中在一个固定频率点上，大大改善系统的EMI特性，该功能可以通过外部管脚FREQ使能(低电平)及关闭（悬空或者接高电平），此功能方便客户产品过EMI认证。
CS5305E具有终止电流可编程功能。通过设置不同的外部分压电阻， 可以很方便的调节充电终止电流的大小。ITERM端的电压可以在60mV-600mV之间可调，终止电流
和两个电阻的关系如下公式所示： 其中VCC为内部TermLDO输出电压，
为电流检测电阻，
为CC充电流；当ITERM端接VCC时，充电终止电流为默认的内部设定值1/10*ICC。
描述
26V输入同步降压型充电
99%系统工作占空比
最大3A充电电流，充电电流外部电阻可调
NTC功能
降压充电效率90%
±1%电池恒压精度
充电终止电流独立可调
支持LED充电状态指示
内置功率MOS
550KHz开关频率，可支持2.2uH 电感
输出过压，短路保护
输入欠压，过压保护
IC过温保护
Ic温度自适应调节
全集成结构，无需外置二极管
封装
EQA16
应用
蓝牙音箱、电子烟、对讲机、POS机、锂电电池包、玩具等领域
引脚排列以及定义
EQA-16封装尺寸和SOP-8一样

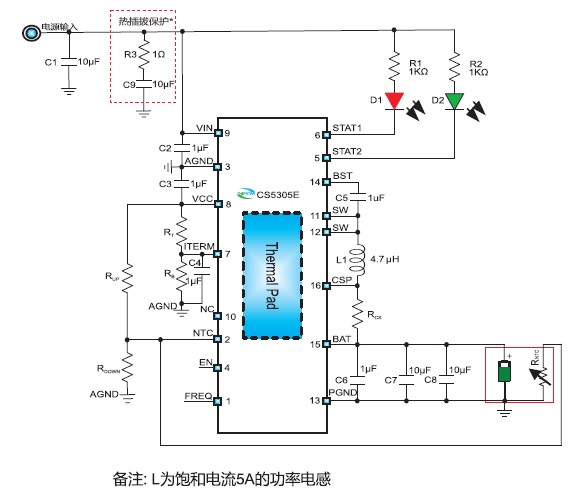

典型应用图
