基于英飞凌（Infineon）XMC1302+6EDL04N02PR+BSC016N06的700W电动扳手整体解决方案。
在全球能源问题日渐紧张的背景下，高效节能的电机产品必然受到企业的重视及国家政策的支持。采用BLDC电机与MCU驱动控制的电动工具可以降耗节能30%以上，具有智能化控制、提升效率、免维护和延长使用寿命等优点。因此，在电动工具中推广BLDC电机应用必然成为一种行业趋势。
图示1-大联大品佳推出基于Infineon的700W电动扳手整体解决方案的展示板图
Infineon XMC1302-T038F032微控制器的电动扳手整体解决方案，针对电动扳手使用BLDC电机无位置传感器控制。该方案通过XMC1302-T038F032微控制器的内置3路比较器进行BEMF采样，内部采用POSIF模块滤波，CCU8输出6路PWM波至驱动芯片6EDL04N02PR，驱动MOSFET管BSC015N06。XMC1302-T038F032微控制器内核工作频率为32 MHz，外设工作频率为64 MHz，内部带增益的ACD进行电流检测和保护，能较好的实现无位置传感器的控制启动算法。芯片采用TSSOP38和QFN24封装，非常适合电动工具的狭小空间。

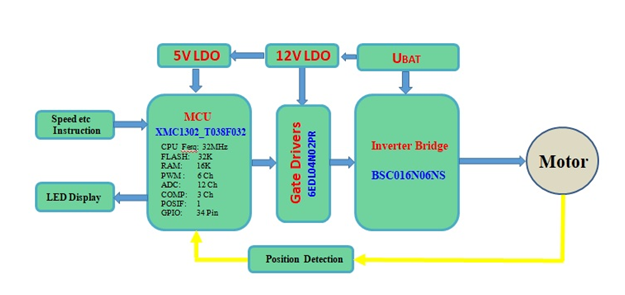

图示2-基于Infineon的700W电动扳手整体解决方案的方案块图
核心技术优势
- 无位置传感器BLDC控制方式；
- 弱磁控制模式，作业效率提高10%；
- 速度、电流闭环控制；
- 硬件过流、短路保护；
- 堵转保护；
- 基于32位的ARM®Cortex™-M0内核微控制器XMC1302-T038F032，内置专用电机控制模块；
- 门级驱动芯片6EDL04N02PR，有利于降低MOSFET开关损耗和EMI。
方案规格
- 额定工作电压：13.1V-21V；
- 最大平均电流：40A；
- 最大峰值电流：90A；
- 欠压保护值：<=13V；
- 过压保护值：>=21.5V；
- 休眠后自耗电：<=10uA；
- 电机空载转速：24000 RPM。
