| 主控IO口控制HT878T的AB/D切换、MUTE、关断功能说明 |
|
|
| 文章来源：永阜康科技 更新时间：2019/5/21 9:55:00 |
|

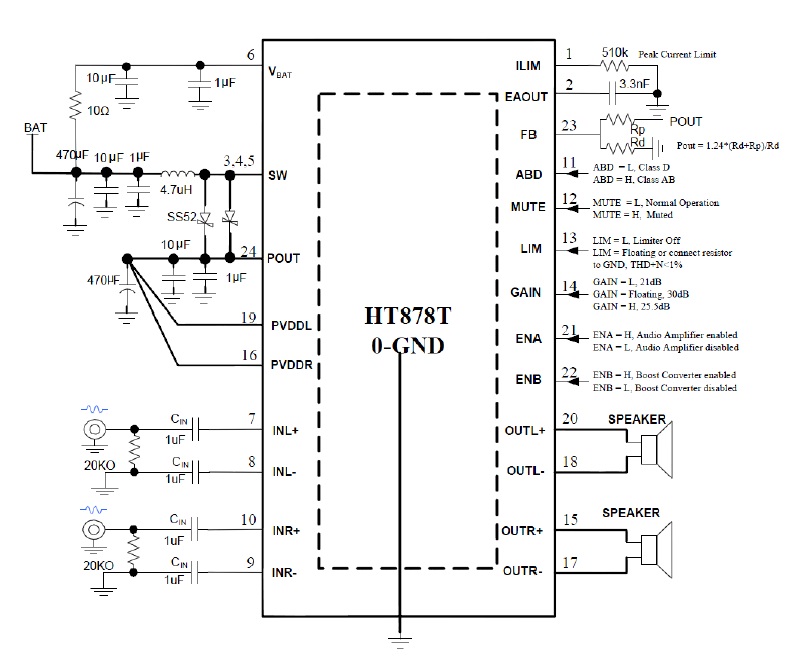

HT878原理图：
AB/D,MUTE,ENA,ENB控制脚功能如下：

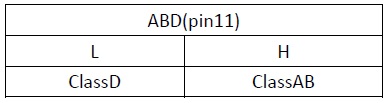

AB/D——AB类，D类切换控制脚：

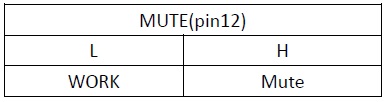

MUTE——静音控制脚：

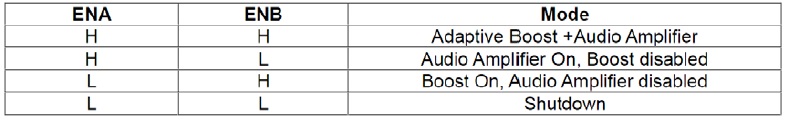

ENA,ENB——音频使能脚，升压使能脚：

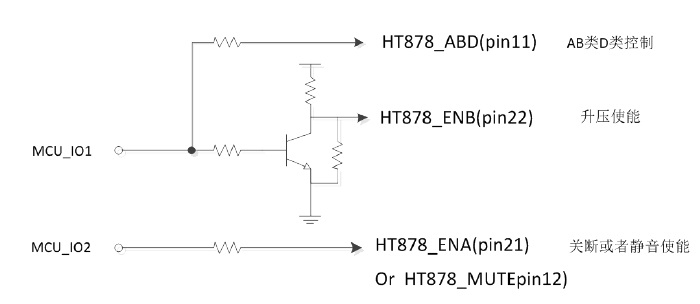

如果用到AB类,至少要用主控两个IO口如下接法：

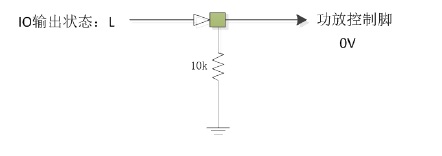

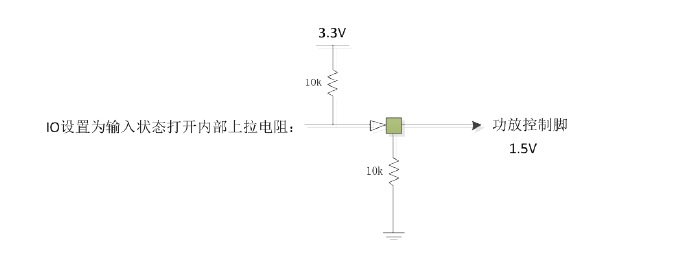

现在主控IO口很少，IO口设置成输入状态的时候使能内部上拉电阻(比如10k)，那么一个IO口可以做到有三种状态。静音关断，D类，AB类，一个IO口就可以搞定。外围只接一个下拉电阻，等效电路如下：
功放控制脚采用分压对应不用工作模式一个IO口就可以搞定。
|
|
| |
| |
|
|
|
