HT876 两节锂电池串联立体声2x10W音频放大解决方案
文章来源:永阜康科技 更新时间:2019/2/27 9:43:00

引言

  随着蓝牙音箱功能和性能的快速提升,消费者对功率及音质的要求也越来越高,在室外应用场景下,单节锂电池方案已经越来越难满足设计需求了,对于音箱的设计者来说,两节锂电池串联设计已是更优的选择。两节锂电串联可以为音箱系统提供更高的供电电压,从而提高功放的输出功率。现在市场上能够满足两节锂电供电的双声道音频功放的型号,比如TI的TPA3130D2/TPA3138D2/AD52068等,没有带AB/D类切换功能,无法完全避免FM收音干扰;国内一些厂家也针对两节锂电的应用推出一些单声道AB/D类切换的功放IC,在两颗组合应用于驱动双音圈喇叭音响的时候,因每个芯片内部为D类功放PWM调制提供时钟的振荡器都是独立的振荡源,芯片之间总有一定范围的频率偏差以及相位偏差,共同激励于一个喇叭上的两个独立的音圈共同的纸盘以及弹波时,尤其在功放输出没经过滤波器直接接喇叭的情况下,喇叭的纸盘以及弹波就会出现正常音乐以外的振动,最终出现音乐以外的异响,即杂音。为此,深圳市永阜康科技有限公司力推带任意限幅的高保真D类/AB类切换10W立体声功放IC-HT876,2.5V-9.8V宽泛的工作电压、完美适用于两节锂电串联的高端蓝牙音箱及双音圈拉杆音响等产品。

概述
    HT876是一款立体声D类和AB类音频功率放大器。在D类模式,VDD = 9.0V、THD+N=10%、4Ω负载、1kHz信号条件下,能连续输出2×10.9W功率。
    HT876具有可任意配置的限幅(Limiter)功能。限幅功能开启后,即使输入信号很大,音乐输出也能被限制在指定的功率和THD+N之内,满足不同音质体验和保护喇叭的需求。
    HT876还具有自动限温控制(TFB)功能,在高功率输出、高环境温度、AB类模式低效率等情况下导致芯片片内温度较高时,芯片能自动降低系统增益,避免芯片进入过温关断保护模式,在保证音乐品质的前提下显著提升音乐峰值功率。
    此外,HT876内部集成免滤波器调制技术,能够直接驱动扬声器,内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点
・可任意配置的限幅功能自由选择音频限制幅度,使输出音频信号限制在固定失真水平内
・内置自动限温控制功能
・支持AB类与D类切换
・THD+N: 0.02%(VDD = 8.4V, RL = 4Ω, fIN = 1kHz,Po = 2×1.0W)
・输出功率(fIN = 1kHz, THD+N = 10%)
     2×10.9W (VDD=9.0V, RL=4Ω, BTL)
     18W (VDD=8.4V, RL=2Ω, PBTL)
・VDD供电范围:2.5V至9.8V
・多种增益选择:21dB, 25.5dB, 30dB
・免滤波器数字调制,直接驱动扬声器
・保护功能:过流/过热/欠压异常保护功能
・无铅无卤封装,TSSOP20L-PP

应用
・蓝牙音箱/智能音响 ・便携式音箱 ・2.1声道小音箱 ・扩音器
・iphone/ipod/ipod docking ・拉杆音箱 ・平板电脑,笔记本电脑 ・便携式游戏机
・小尺寸LCD电视/监视器 ・MP4, 导航仪

 订购信息







管脚排列及定义

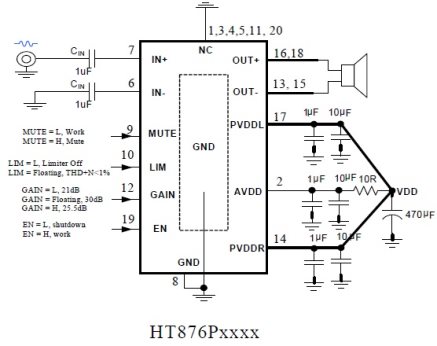

典型应用图

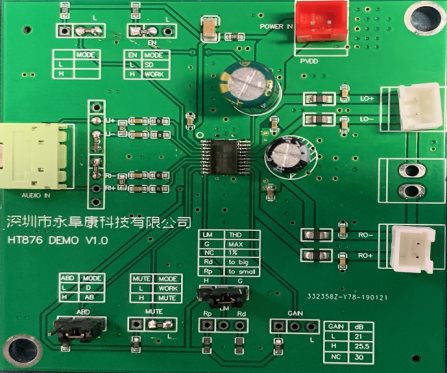

DEMO板实物图



 DEMO板电路图

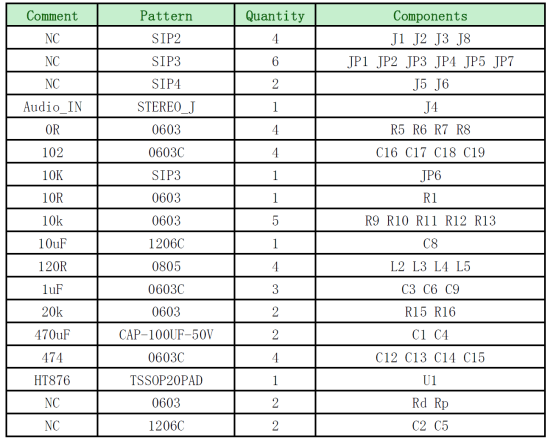

DEMO板物料清单

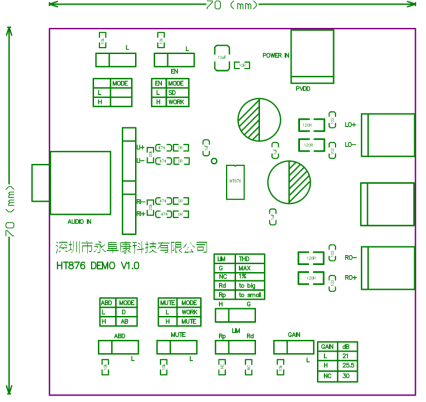

DEMO板PCB顶层贴片图

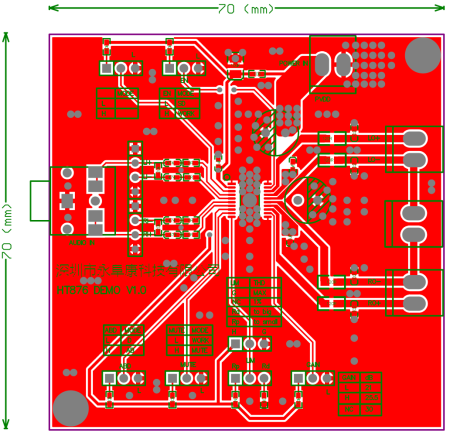

DEMO板PCB顶层设计图

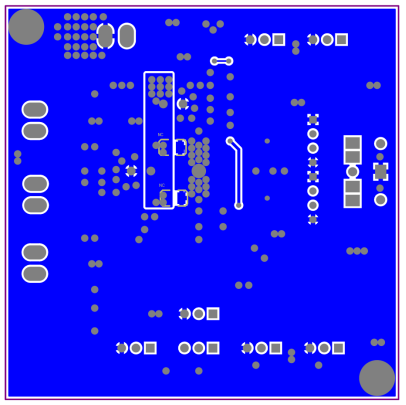

DEMO板PCB底层设计图



详细的产品资料及销售联络信息请参看:http://www.szczkjgs.com/products_3790.htm
