AGC自动增益控制的原理

文章来源：永阜康科技更新时间：2018/8/9 10:32:00

为实现上述要求，必须有一个能随外来信号强弱而变化的控制电压或电流信号，利用这个信号对放大器的增益自动进行控制。由上述分析可知，调幅中频信号经幅度检波后，在它的输出中除音频信号外，还含有直流分量。直流分量大小与中频载波的振幅成正比，也即与外来高频信号成正比。因此，可将检波器输出的直流分量作为AGC控制信号。

AGC电路工作原理：可以分为增益受控放大电路和控制电压形成电路。增益受控放大电路位于正向放大通路，其增益随控制电压U0而改变。控制电压形成电路的基本部件是AGC整流器和低通平滑滤波器，有时也包含门电路和直流放大器等部件。

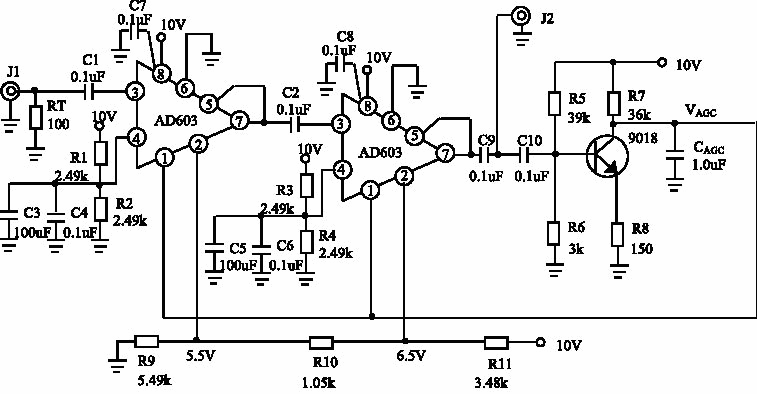

放大器及AGC电路
