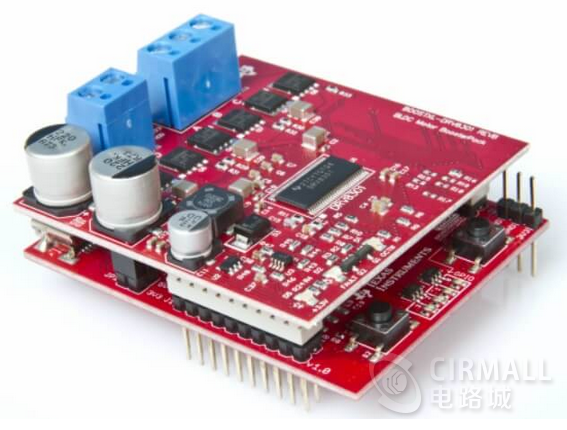

此项目分享的是超小型DRV8301三相无刷直流电机驱动器解决方案，见附件下载其硬件/设计说明等资料。该三相无刷直流电机驱动器是基于 DRV8301 前置驱动器和 CSD18533Q5A NextFET™ 功率 MOSFET 的 10A 三相无刷直流驱动级。DRV8301三相无刷直流电机驱动器电路板结构框图：

此设计包含三个低侧电流感应放大器（两个在 DRV8301 内部，一个在 DRV8301 外部）。此设计还采用一个 1.5A 降压转换器，针对短路、过热和击穿提供充分的防护，并且可通过 SPI 接口轻松配置。这是无传感器无刷控制技术和驱动级设计的理想选择。

特性

• 超小型（2.2 x 2.3 英寸）完整无刷直流驱动级
• 支持最大峰值 14A 的 10A 连续电流输出
• 支持 InstaSPIN-FOC 无传感器控制解决方案的电压和电流反馈
• 3 个低侧电流感应放大器，6 个功率 FET（小于 6.5mΩ）和 1.5A 降压转换器
• 驱动级受到针对短路、过热、击穿和欠压的全面保护

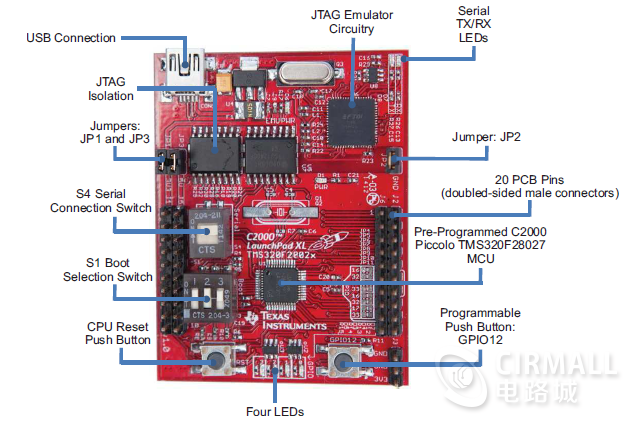

• 采用 InstaSPIN™-FOC 技术的 C2000 Piccolo F28027F MCU
