适用于工业机器人和电机驱动的参考设计（24V 输入，5V@4A输出）

文章来源：永阜康科技更新时间：2017/11/18 16:36:00

众所周知，动力系统是最耗电的，比如从前我们用过的录音机随身听，电池电力消耗很快，当不能驱动录音机后，那电池还可以正常的给收音机供电，给手电筒供电等。

在工业机器人和电机驱动上也是一样，运动系统可谓是最为耗电的，没有足够的电流驱动是没法提供所需电机驱动力。

TI为此推出了可提供24V 输入， 5V@4A输出的暴强驱动能力的参考设计。

描述

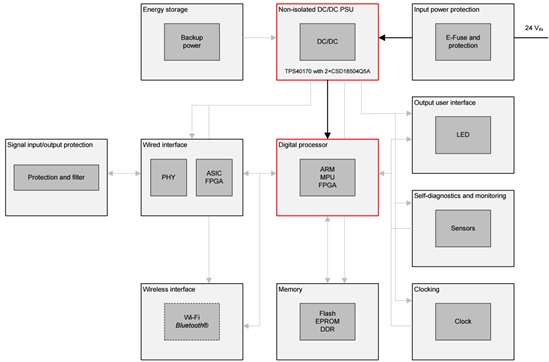

PMP15025 包含一个单相同步降压转换器，从 24V 输入提供稳定的 5V @ 4A 解决方案。此设计的特点是具有高效率和高功率密度，适用于工业自动化应用，例如机器人和电机驱动。

特性

在 24VIN，5V/4A，390kHz 下的效率为 90%
满负载电流下的输出纹波为 4.44mV
满负载电流下具有最小的相位振铃
30kHz 环路带宽，75° 相补角，具有快速、稳定的瞬态响应

参数

PMP15025.1
(Output Voltage 1)

Vin (Min) (V) 20

Vin (Max) (V) 28

Vout (Nom) (V) 5

Iout (Max) (A) 4

Output Power (W) 20

隔离/非隔离 Non-Isolated

输入类型 DC

拓扑 Buck- Synchronous
