TPA3255D2 315W 立体声/600W 单声道 PurePath™ 超高清模拟输入D类放大器概述

TPA3255 是一款高性能 D 类功率放大器，它具有 D 类效率并且能够带来真正的高端音质。该器件特有高级集成反馈设计和专有高速栅极驱动器错误校正功能（PurePath™ 超高清）。该技术可使器件在整个音频频带内保持超低失真，同时展现完美音质。该器件在 AD 模式下工作，THD 为 10% 时最多可驱动 2 个 315W/4Ω 负载和 2 个 150W（未削波功率）/8Ω 负载，并且特有一个 2 VRMS 模拟输入接口，支持与高性能 DAC（例如 TI 的 PCM5242）无缝连接。除了出色的音频性能外，TPA3255 还兼具高功率效率和超低功率级空闲损耗（低于 2.5W）两大优点。这可以通过 85mΩ MOSFET 以及优化的栅极驱动器方案来实现。该方案相对于传统的分立实现方案可显著降低空闲损耗。

特性

差分模拟输入
总谐波失真+噪声 (THD+N) 为 10% 时的总输出功率
- 315W/4Ω，BTL 立体声配置
- 185W/8Ω，BTL 立体声配置
- 600W/2Ω，PBTL 单声道配置
总谐波失真+噪声 (THD+N) 为 1% 时的总输出功率
- 260W/4Ω，BTL 立体声配置
- 150W/8Ω，BTL 立体声配置
- 480W/2Ω，PBTL 单声道配置
采用高级集成反馈设计，具有高速栅极驱动器错误校正功能
（PurePath超清）
- 高达 100kHz 的信号宽带，用于高清 (HD) 源的高频成分
- 超低 THD+N：1W/4Ω 时为 0.006%；削波时 < 0.01%
- 电源抑制比 (PSRR) > 65dB（BTL，1kHz，无输入信号）
- （A 加权）输出噪声 < 85µV
- （A 加权）信噪比 (SNR) > 111dB
多种配置可供选择：
- 立体声、单声道、2.1 和 4xSE
启动和停止时无喀哒声和噼啪声
90% 高效 D 类操作 (4Ω)
18V 至 53.5V 宽电源电压工作范围
具有错误报告功能的自保护设计（包括欠压、过压、削波和短路保护）
采用推荐的系统设计时，符合电磁干扰 (EMI) 标准

应用

Blu-Ray Disc/DVD 接收器
高端 HTiB 系统
AV 接收机
高端条形音箱
微型 Combo 系统
有源扬声器和低音炮

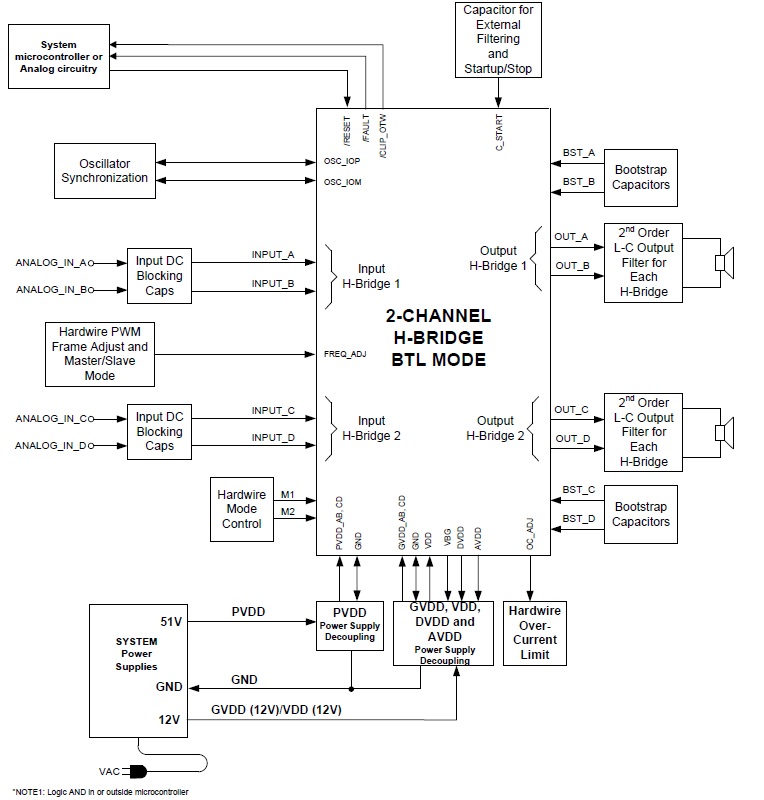

应用原理图
