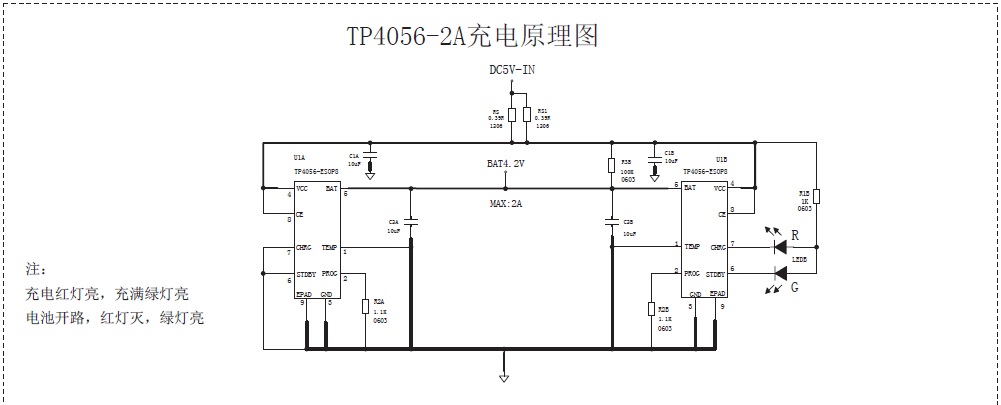

TP4056-并联最大2A充电原理图
文章来源:永阜康科技 更新时间:2017/10/10 17:29:00

应用注意事项:

1.图中所有的电容,在画板的时候必须放置相对应的引脚最近处并集中接芯片地;
2.IC芯片底部散热片(EPAD)需接地,并通过多个通孔(3*3/4*3)与背部铜皮相连,背部铜皮应做到设计最大面积来给予散热;
