前级电子分频定位准确、音质纯真。本文介绍一种线路简单性能较好的前级分频和功放电路模块-HiFi3100(三通道功放)、HiFi312YD(有源电子三分频),经试用效果不错。
一、电路介绍
HiFi312YD是一块有源电子三分频模块。内含12dB/oct高通、低通、带通滤波电路。它将音频信号分为5kHz以上、500Hz~5kHz、500Hz以下三路,分别送入各自独立的功率放大电路放大,推动相应的高、中、低音扬声器。输入阻抗47k,输入灵敏度0.775V,使用电源电压±8V~±18V。

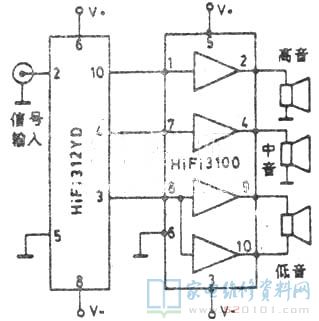

HiFi3100悬配套的三通道功放模块。由附图可以看出,该电路高、中、低通道各自独立,低音为BTL形式输出。电源电压适应范围为±8V~±18V,推荐工作电压为±16V,极限电压±20V。输出阻抗4-8Ω,频响10Hz~22kHz。电路内部设有过热、短路保护电路,还设有开关机静嗓电路,开关机时对扬声器无冲击。
二、制作安装
这套电路采用单列直插式封装,左起第一脚为电路①脚。全部元件均封装在一块62mm×41mm基板上,外围无元件,安装极简便。只要将两块电路相对而装,即将HiFi3100①脚接HiFi312YD ⑩脚,3100⑧脚接312③脚等。一一对应,免去连线直接焊在一起,僖号输入线用单芯屏蔽线,功放输出线、电源线用较粗铜芯线,地线集中一点接地即可。本电路电源采用普通桥式、双桥式均可,滤波电容为4700uF×4,整流二极管电流大于5A。有条件的读者双声道可采用两只变压器,前级采用独立稳压供电,则效果更佳。用两套电路可组成有源电子三分频双声道扩音系统。本电路由于频率分配严密。对中音扬声器要求较高,下限频率应低于500Hz, 高音、低音扬声器可选用灵敏度较高的中、高档产品。
这套电路对信号源要求较高,否则从前级传来的噪声将暴露无遗。烧友可用这套电路摩机升档,因体积小巧可轻松装入原机壳,也可方便地组装成有源音箱。安装时HiFi3100需加装散热片,否则温度升高影响正常工作。本电路只要接线无误、无需调试即可满意工作。切记不要带电操作,以防极间短路而烧毁器件。
