TPS61088 具有10A开关的13.2V输出,同步升压转换器
文章来源:永阜康科技 更新时间:2017/8/16 12:08:00
描述

TPS61088 是一款高功率密度的全集成升压转换器,配有一个 11mΩ 功率开关和一个 13mΩ 整流器开关,可为便携式系统提供高效的小尺寸解决方案。 TPS61088 具有 2.7V 至 12V 的宽输入电压范围,可为采用单节或两节锂电池的应用提供支持。 该器件具备 10A 开关电流能力,并且能够提供高达 12.6V 的输出电压。

TPS61088 采用自适应恒定关断时间峰值电流控制拓扑结构来调节输出电压。 在中等到重负载条件下,TPS61088 工作在 PWM 模式。 在轻负载条件下,该器件可通过 MODE 引脚选择下列两种工作模式之一。 一种是可提高效率的 PFM 模式;另一种是可避免因开关频率较低而引发应用问题的强制 PWM 模式。 可通过外部电阻在 200kHz 至 2.2MHz 范围内调节 PWM 模式下的开关频率。 TPS61088 还实现了可编程的软启动功能和可调节的开关峰值电流限制功能。 此外,该器件还提供有 13.2V 输出过压保护、逐周期过流保护和热关断保护。

TPS61088 采用 20 引脚 4.50mm × 3.50mm VQFN 封装。

特性

  • 输入电压范围:2.7V 至 12V
  • 输出电压范围:4.5 至 12.6V
  • 10A 开关电流
  • 效率高达 91%(VIN = 3.3V、VOUT = 9V 且 IOUT = 3A 时)
  • 在轻负载条件下,有脉频调制 (PFM) 和强制脉宽调制 (PWM) 两种模式可供选择
  • 关断期间,VIN 引脚的电流为 1.0µA
  • 可通过电阻编程的开关峰值电流限制
  • 可调节的开关频率范围:200kHz 至 2.2MHz
  • 可编程软启动
  • 13.2V 输出过压保护
  • 逐周期过流保护
  • 热关断
  • 20 引脚 4.50mm × 3.50mm 超薄型四方扁平无引线 (VQFN) 封装

应用

  • 便携式刷卡机 (POS) 终端
  • 蓝牙 扬声器
  • 电子烟
  • Thunderbolt 接口
  • 快充移动电源

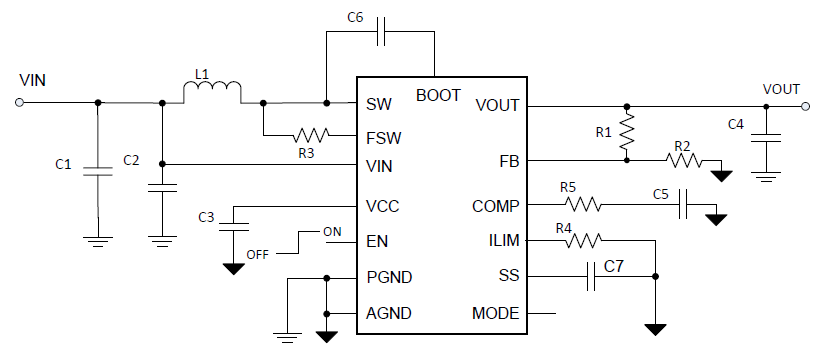

典型应用原理图
