深圳市永阜康科技有限公司力推的HT8691，是一款仅SOP8L-PP封装的单声道内置升压音频功率放大器。其真正做到了“小体积，大能量”，由锂电池供电升压至7.0V时， 3Ω负载条件下，能连续输出7W功率（10% THD+N）；由锂电池供电升压至6.5V时， 4Ω负载条件下，能连续输出5.5W功率（10% THD+N）。

HT8691内置升压电路，其升压电压值可通过外围电阻自由调节，使客户能够定制自己的升压值，以在限制的锂电池容量和输出电流能力下发挥最大功率。

HT8691内置了防破音功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。

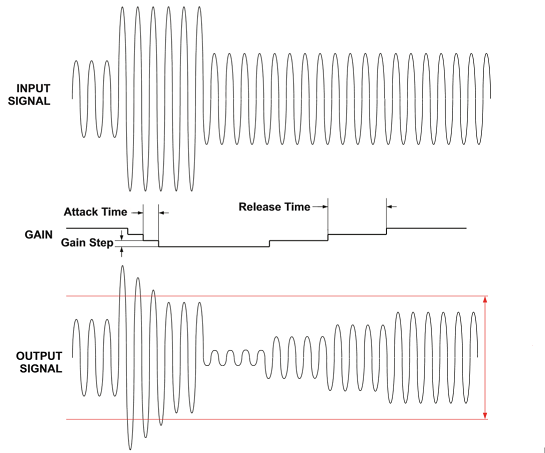

Fig.1 ACF (Anti-Clipping Function)

HT8691具有AB类和D类的只有切换功能，在AB类模式下，升压关闭，可最大限度的杜绝音频功放对FM的干扰。

HT8691内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

HT8691内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

HT8691优势和特点

SOP8L-PP封装，内置升压，小型、易贴片封装发挥最大功率；

升压电压值可自由调节；

防破音功能；

AB/D切换，最大限度杜绝对FM干扰；

工作电压范围：2.5V - 5.5V

功率：7.0W (VBAT=4.2V, VPOUT = 7.0V, RL=3Ω, THD+N=10%);

          5.5W (VBAT=4.2V, VPOUT = 6.5V, RL=4Ω, THD+N=10%);

HT8691应用

蓝牙/Wi-Fi音响。
便携式音响。

HT8691 PCB板设计要点

(1)VBAT和PVDD端电容。

HT8691并没有VBAT引脚，锂电池接入电感，并不直接接入芯片引脚，我们暂且称呼电池接入电感端为VBAT。由于升压电源和功放均从该VBAT端获取电流，因此该走线需要尽可能短而粗的走线，以保证走线能承受电流并不至于损耗太大；VBAT端还需要较大的储能电容，以使VBAT电压更加平稳。VBAT电容推荐至少使用1uF贴片电容并联220uF电解电容的组合，如果条件允许，则使用470uF//10uF//1uF，并靠近电感放置。

PVDD端直接提供功放的电压和电流，因此也需要一定的滤波电容。推荐至少使用1uF贴片电容并联220uF电解电容的组合，如果条件允许，则使用470uF//10uF//1uF，并靠近芯片引脚放置。

(2)GND

HT8691并未设置单独的GND引脚，而是将GND放置在了芯片背部的散热片，由于芯片工作中升压电路和音频功放电路同时在大功率大电流工作，在GND上需要回流大量电流。因此，散热片必须使用焊锡与PCB地平面大面积接触，并与各滤波电容保持最短、最大面积的路径。

(3)Lx

Lx端与电感相连，该路径具有大电流、大震荡的特征，需要尽可能使用短而粗的走线。

HT8691 应用图

Fig. 2 Typical Application of HT8691

Fig.3 Top View of HT8691 Demo Board PCB Layout

Fig.4 Bottom View of HT8691 Demo Board PCB Layout
