A3988/HR3988 四路DMOS全桥电机驱动IC性能简介及应用电路说明

文章来源：更新时间：2014/10/16 14:37:00

描述
HR3988是一款四路DMOS全桥驱动芯片，能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达36V, 1.2 A。其内部集成了固定衰减时间的PWM电流稳压器和2 位非线性数模转换器，支持步进电机的全步、半步、1/4步控制，或直流电机的正向、反向、滑行模式控制。其PWM电流稳压器采用的混合衰减模式可有效降低电机的可闻噪声，增加步进精确度，并减小功耗。管教功能与Allegro公司的A3988完全兼容，可完全替换，价格有极大的优势！
在PWM工作模式下，内置的同步整流控制电路能够有效减小电路功耗。
该芯片还具有过热关断、欠压锁定以及CROSSOVER电流保护等保护功能，其无需特定的上电顺序。
HR3988目前提供一种贴片封装：带有裸露散热片的TQFP48 (7 mm × 7 mm)，能有效改善散热性能。该封装为无铅封装，引框采用100%雾锡电镀。

特点
 36V 额定输出能力；
 4 路全桥；
 可驱动2 个步进电机.
 大电流输出；
 逻辑电源同时兼容3.3 和5 V；
 同步整流；
 欠压锁定(UVLO)保护电路；
 过热关断保护电路；
 CROSSOVER 电流保护电路。
封装形式
带散热片的TQFP48

引脚信息

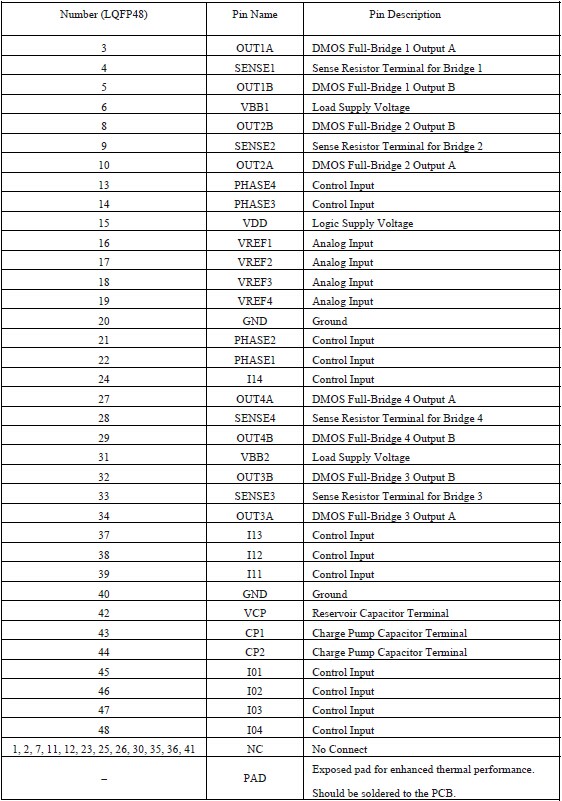

引脚定义

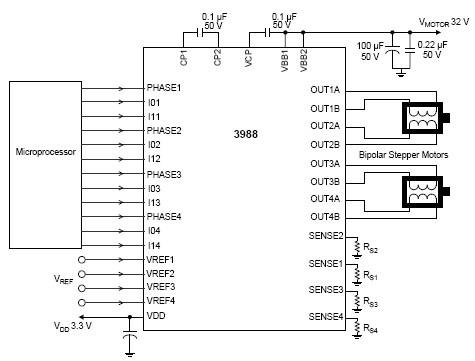

典型应用电路

我司现在新推出马达驱动IC 电机驱动芯片产品线，四路DMOS全桥驱动芯片HR3988的产品资料及销售联络信息请参看：http://www.szczkjgs.com/products_3709.htm
