MAX97003音频子系统集成了单声道扬声器放大器和立体声耳机放大器。耳机和扬声器放大器具有独立的音量和开/关控制。其四个输入可配置为两个差分或四个单端输入。
为了大限度地减少输出噪声，无论是耳机和扬声器输出都采用向下扩展器/噪声门，在没有所需的输入信号时，衰减噪声。
扬声器的输出采用可调的动态范围压缩器（DRC）和失真限制器，以保护扬声器及响度较大化。这使得低层次信号具有高增益，而不影响大信号质量。
所有的控制均采用两线I²C接口。该IC工作扩展温度为-40℃~+85℃范围内，其封装为2.0mm×2.4mm，20焊球WLP封装（0.4mm间距）。

图1 MAX97003方框图

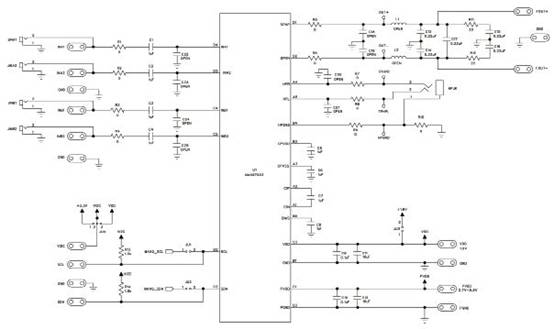

图2 MAX97003EVKIT(1/2)电路图

MAX97003主要特点
•扬声器电源电压2.7V~5.5V
• 1.8V耳机电源电压
• 1.0W扬声器输出（VPVDD=4.2V ZSPK=8Ω+68μH，1％THD+ N）
• 32mW/Channel耳机输出（RHP=32Ω）

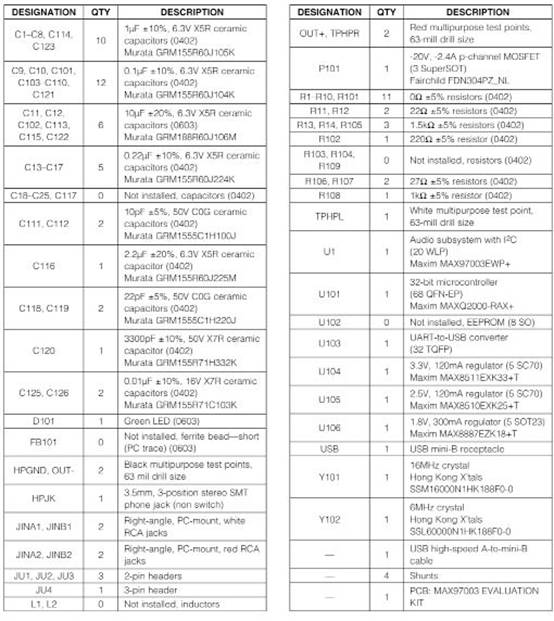

表1 MAX97003EVKIT材料清单

•有源辐射限制，用于增强EMI降低
•高效H类耳机放大器
•接地参考耳机输出
•耳机接地感
• 2立体声Single-Ended/Mono差分输入
•集成扩展器/噪声门，用于低噪声输出
•集成DRC（扬声器输出）
•集成失真限制器（扬声器输出）
•广泛的点击抑制电路
•无TDMA噪声
• 2.0mm×2.4mm，20焊球WLP封装（0.4mm间距）

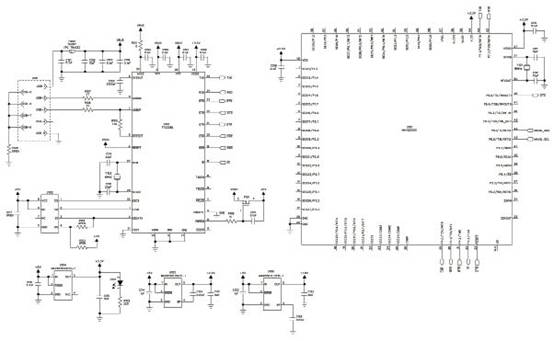

图3 MAX97003EVKIT(2/2)电路图

MAX97003应用
•手机
•便携式媒体播放器
MAX97003EVKIT方案主要特性
• 2.7V~5.5V单电源供电
•经过验证的音频PCB布局
•板上USB接口电路，产生I2C兼容信号
• PCB焊盘，用于用户提供的I2C兼容信号
•表面贴装元件
• Windows XP、Windows Vista和Windows7兼容软件
•完全组装和测试
